Lynstrøms- og overspændingsafleder 3-polet + NPE 3 | 280 | IP20

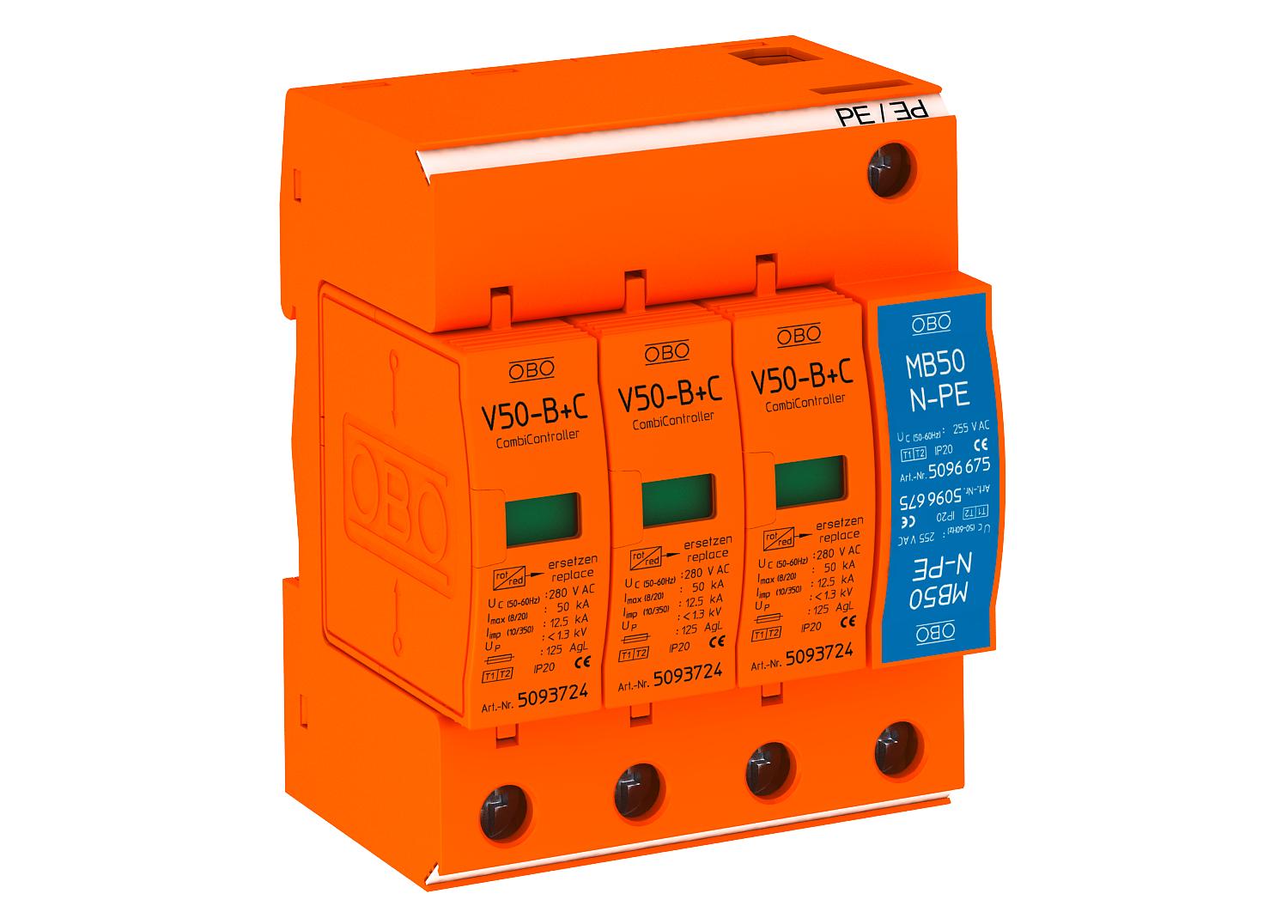

Lynstrøms- og overspændingsafleder 3-polet + NPE

Art.nr. 5093654 | EAN 4012195425120

Art.nr. / Type

Polernes udførelse

Maks. vedvarende spænding AC	280 V

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

Kombiafleder, lyn- og overspændingsafleder type 1+2 iht. nach DIN EN 61643-11.

• Til lynbeskyttelse potentialudligning i henhold til VDE 0185-305 (IEC 62305)
• Lynstrømafladningskapacitet 12,5 kA (10/350) pr. Pol og 50 kA (10/350) i alt
• Universelt velegnet til TN- og TT-systemer
• Med multibase-underdel med multiforbindelsesterminaler
• Komplet enhed bestående af over- og underdel, færdigmonteret og klar til tilslutning
• Afleder, kan tilsluttes med dynamisk frakoblingsanordning
• Med optisk funktionsdisplay
• Beskyttelsesniveau <1,3 kV
• Indkapslede, ikke-blæsende zinkoxidvaristorafskærmere til brug i fordelerhuse
• Markerede forbindelser

Anvendelse: Lynbeskyttelse potentialudligning i bygninger også med udvendig lynbeskyttelse i klasse III og IV og i kommercielle distributionskasser.
* Komplet = over- og underdel

Tekniske data

Tilslutningsmuligheder

Afledt stødstrøm (8/20 µs) [i alt]	50 kA
Beskyttelsesniveau [L-N]	≤1,3
CO2 fodaftryk (GWP) fra vugge til port	1,7832 kg CO2e / 1 Styk
Dimension	280V
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Nej
Indikering på komponent	optisk
Integreret forsikring	Nej
Kapslingsklasse	IP20
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) mm	2,5 mm²
LPZ	0→2
Lynstødsstrøm (10/350) [samlet]	50 kA
Lynstødstrøm (10/350 μs)	12,5 kA
Maks. forsikring	125 A
Maks. overstrømsbeskyttelse på netsiden	125
Maks. vedvarende spænding (N-PE)	255 V
Maks. vedvarende spænding AC	280 V
Maksimal afledningsstødstrøm (8/20 μs)	50 kA
Monteringstype	DIN-skinne 35 mm
Netform	Øvrige

Netform DC	Nej
Netform IT	Nej
Netform TN	Ja
Netform TN-C	Nej
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
Netform øvrige	Nej
Nominel afledningsstødstrøm (8/20 µs)	30 kA
Nominel afledningsstødstrøm (8/20 µs) [L-N]	30 kA
Nominel afledningsstødstrøm (8/20 µs) [N-PE]	50 kA
Nominel spænding AC (50 / 60 Hz)	230 V
Polernes udførelse	3
Poltal	3
Reaktionstid	<25 ns
SPD iht. EN 61643-11	Type 1+2
SPD iht. IEC 61643-1	class I+II
Temperaturanvendelsesområde maks.	80 °C
Temperaturanvendelsesområde min.	-40 °C
Udblæsende	Nej
Udførelse	3+NPE
