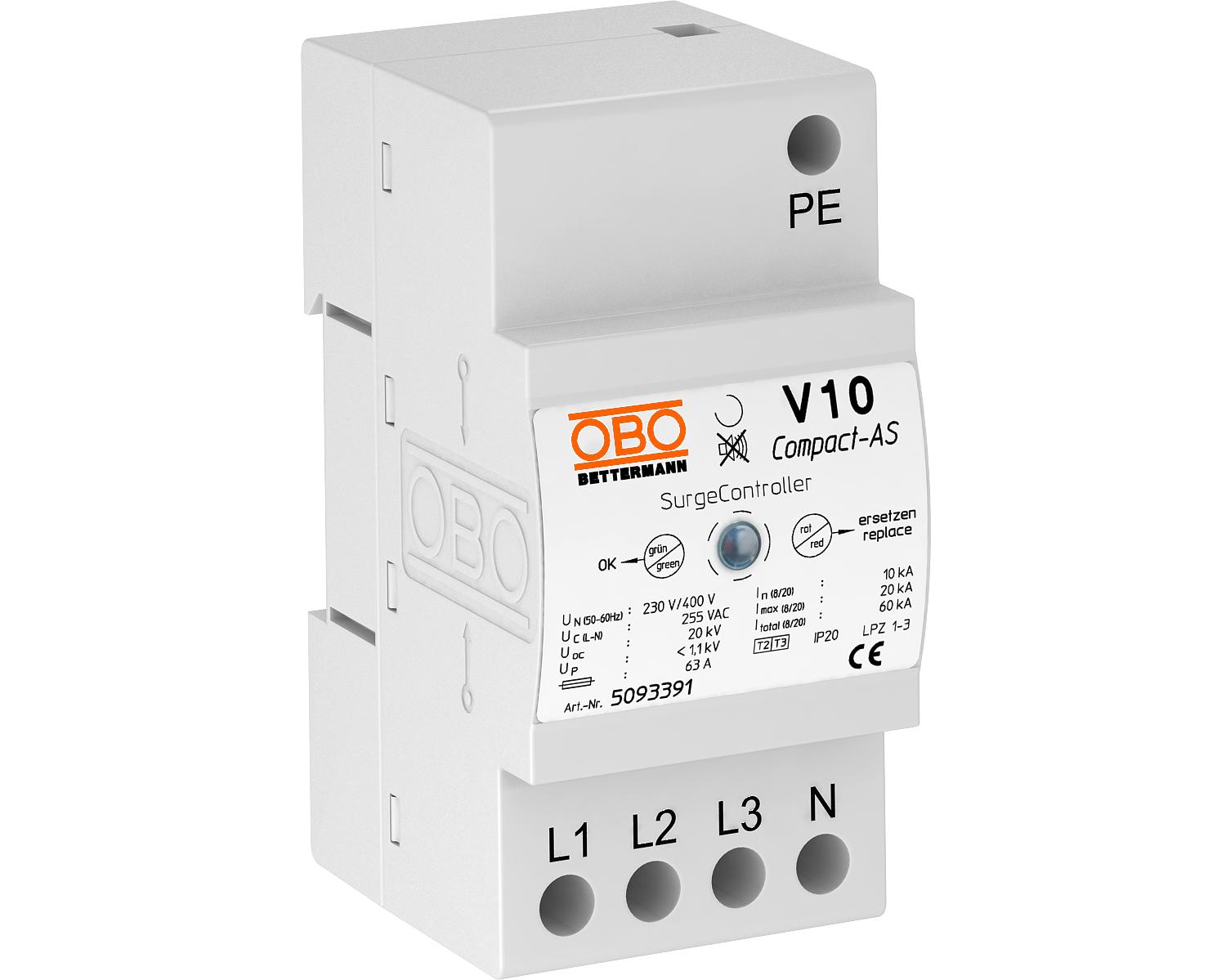

Overspændingsafleder V10 Compact med akustisk indikering 255 V 3+N/PE | 255 | IP20

Overspændingsafleder V10 Compact med akustisk indikering 255 V

Art.nr. 5093391 | EAN 4012195299448

Art.nr. / Type	5093391 / V10 COMPACT-AS

Polernes udførelse	3+N/PE

Maks. vedvarende spænding AC	255 V

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

Overspændingsbeskyttelsesenhed kompakt modul type 2+3

• Overspændingsbeskyttelse i underfordelinger iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne indtil 60 kA (8/20) totalt
• Integreret 3+1-løsning til TN- og TT-net-systemer på 45-mm-modulbredde
• Højhastigheds-varistorteknik
• Inkl. termisk og dynamisk afbryder og optisk funktionsindikator
• Version ...-AS med ekstra akustisk signalisering ved defekt (kan frakobles)

Anvendelse: Under- / etagefordeling samt beskyttelse af drejestrømsystemer.

Tekniske data

Tilslutningsmuligheder

Afledt stødstrøm (8/20 µs) [i alt]	60 kA
Dimension	255V
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Nej
Følgestrømundertrykkelse (eff) [N-PE]	0,1 kA
Indikering på komponent	optisk og akustisk
Integreret forsikring	Nej
Kapslingsklasse	IP20
Kontrolklasse type 2	Ja
Kontrolklasse type 3	Ja
Ledertværsnit fleksibel (fintrådet) min.	10 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	10 mm²
Ledertværsnit, fast (én-/flertrådet) mm	2,5 mm²
Ledningstype for overspændingsbeskyttelsesenheder	Energiledning AC
LPZ	1→3
Maks. forsikring	63 A

Maks. overstrømsbeskyttelse på netsiden	63
Maks. vedvarende spænding AC	255 V
Maksimal afledningsstødstrøm (8/20 μs)	20 kA
Monteringstype	DIN-skinne 35 mm
Netform	Øvrige
Netform TN	Ja
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
Nominel afledningsstødstrøm (8/20 µs)	10 kA
Nominel spænding AC (50 / 60 Hz)	230 V
Polernes udførelse	3+N/PE
Reaktionstid	<25 ns
SPD iht. EN 61643-11	Type 2+3
SPD iht. IEC 61643-1	class II+III
Udblæsende	Nej
