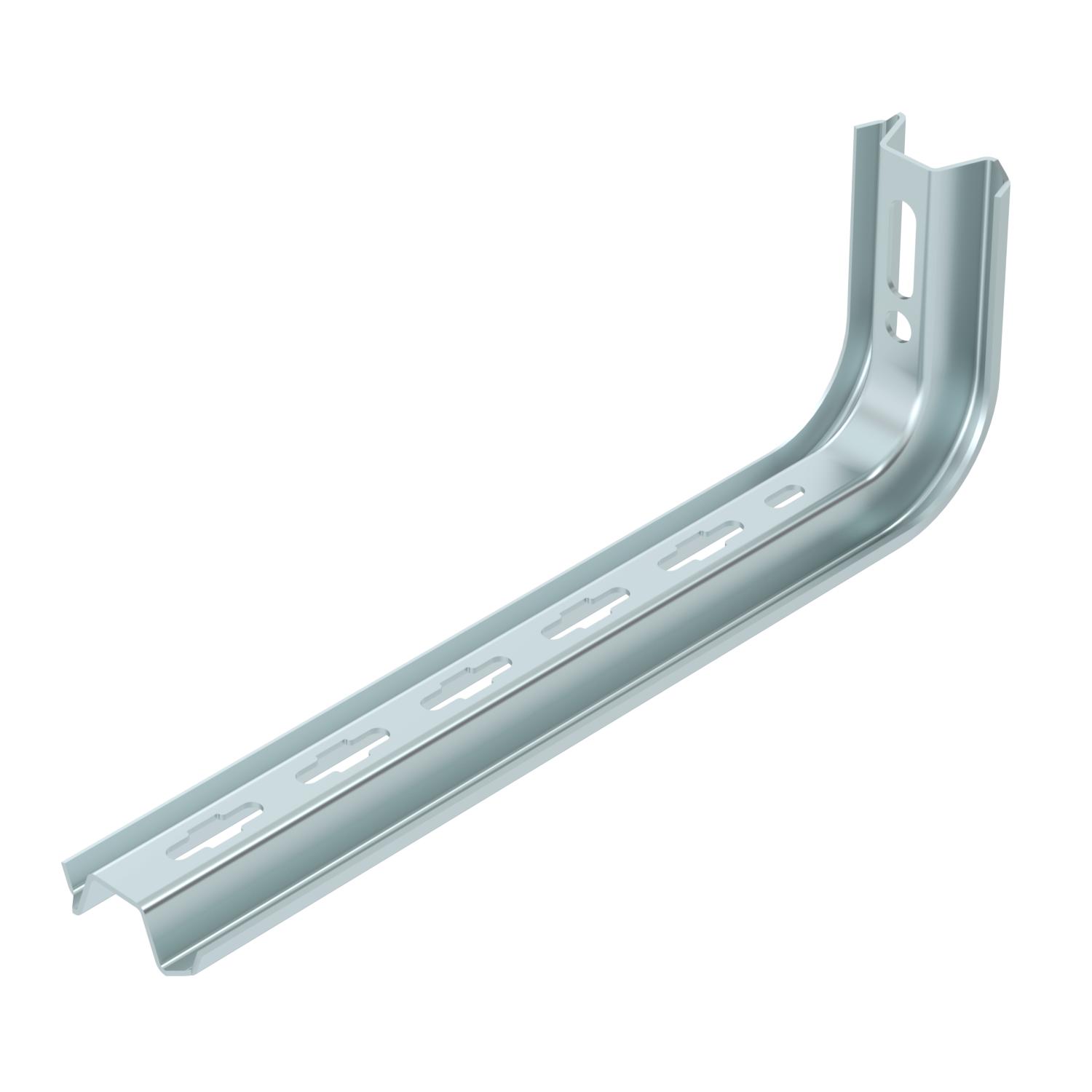

TP-pendel/væg- og loftpendel FS
Art.nr. 6364306 | EAN 4012196199273
- Produkt beskrivelse
-
Produkt beskrivelseTP-profil til anvendelse som let pendel i vandrette betondæk, i længder fra 145 - 645 mm. Op til længden 345 mm anvendes profilen også som let konsol til væg eller loftpendel.
I kombination med konstollen til væg eller loftpendel type TPSA/ 145 kan der etableres en topforstærkning med to fastgørelsespunkter. Vigtigt! Af stabilitetsmæssige årsager skal afstandsstykket type DS 4 altid anvendes, hvis profilen fastgøres i loftet, eller profilen til forstærkning skrues sammen. Bræddebolten type FRS 10/25 S skal bruges i forbindelse med monteringen af profilerne ind i hinanden. Sekskantskruen type SKS 10/60 skal bruges i forbindelse med monteringen af profiler mod hinanden (f.eks. topforstærkning).
-
- Tekniske data
-
Teknisk data

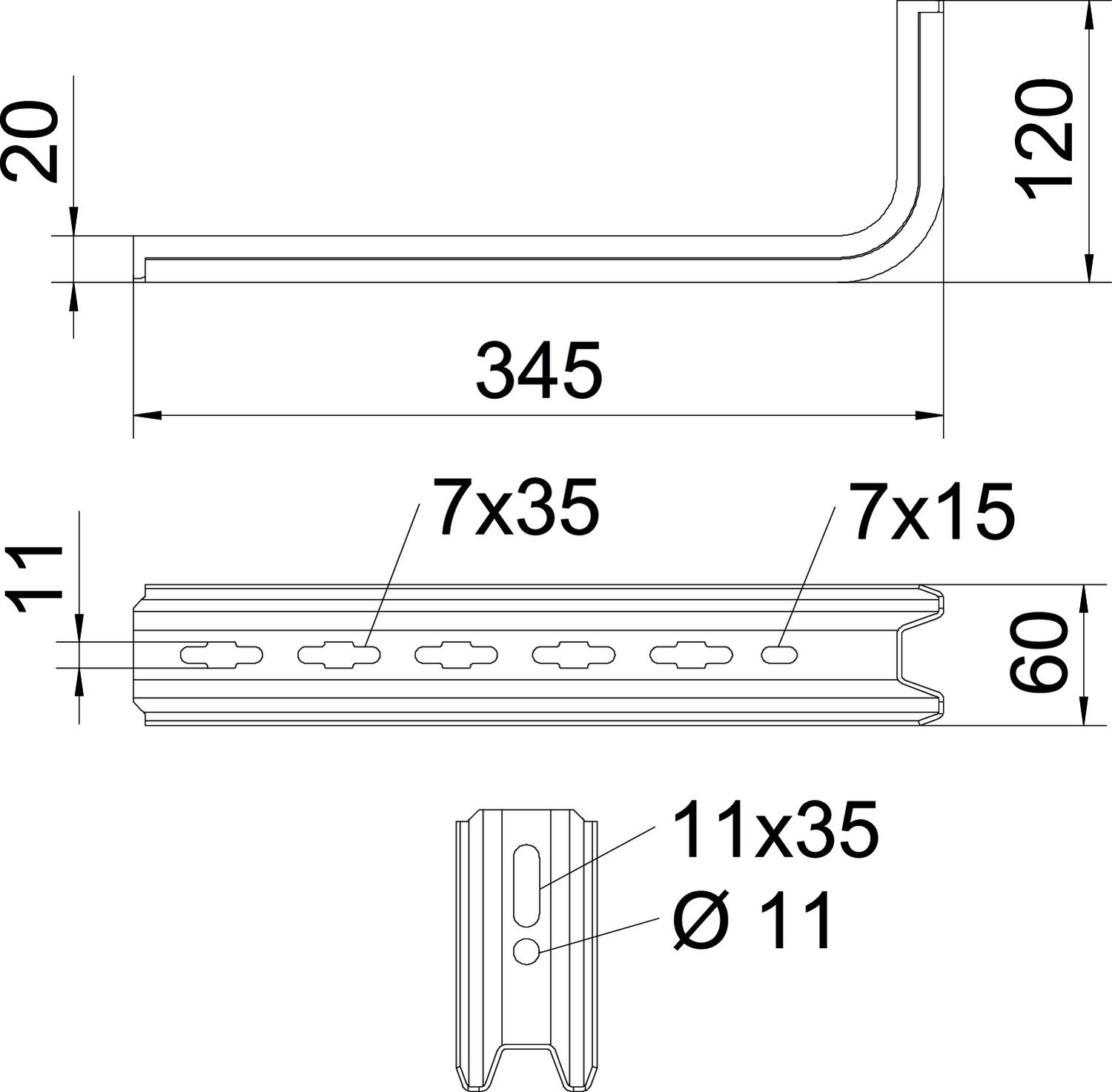

Bevarelse af funktionssikkerheden ved brand Nej Bredde 60 mm CO2 fodaftryk (GWP) fra vugge til port 1,4016 kg CO2e / 1 Styk Dimension B345mm F i kN 0,55 kN Farve zinc Højde 120 mm Længde 345 mm Mål B 60 mm Mål H 120 mm Mål L 345 mm Materiale Stål Overflade båndgalvaniseret Rustfrit stål, bejdset Nej Til bredde maks. 300 mm Til bredde min. 300 Udførelse Væg- og pendelkonsol Tekniske data
Belastningsdiagram konsol TPSA
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Beskyttelseskappe
TPS KS OR 6364625 10 Styk
Afstandsstykke FS
DS 4 FS 6416551 20 Styk - Downloads
-
