TP-pendel/væg- og loftpendel FS
Art.nr. 6364101 | EAN 4012196198979
- Produkt beskrivelse
-

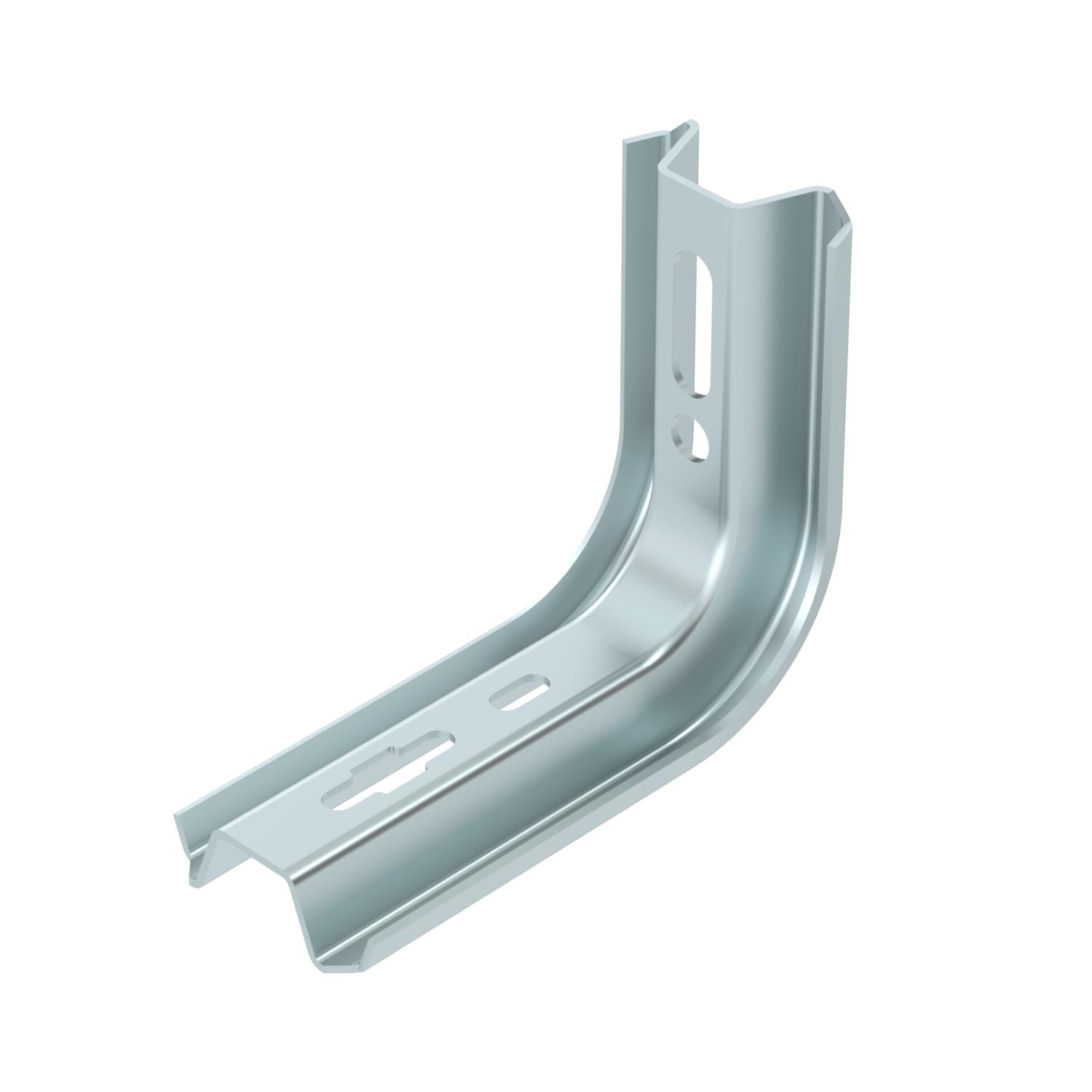

Produkt beskrivelseTP-pendel/konsol til fastgørelse i vandrette betondæk og i vægge.
Af stabilitetsmæssige årsager skal afstandsstykket type DS 4 altid anvendes, hvis profilen fastgøres i loftet, eller profilen til forstærkning skrues sammen.
-
- Tekniske data
-
Teknisk data

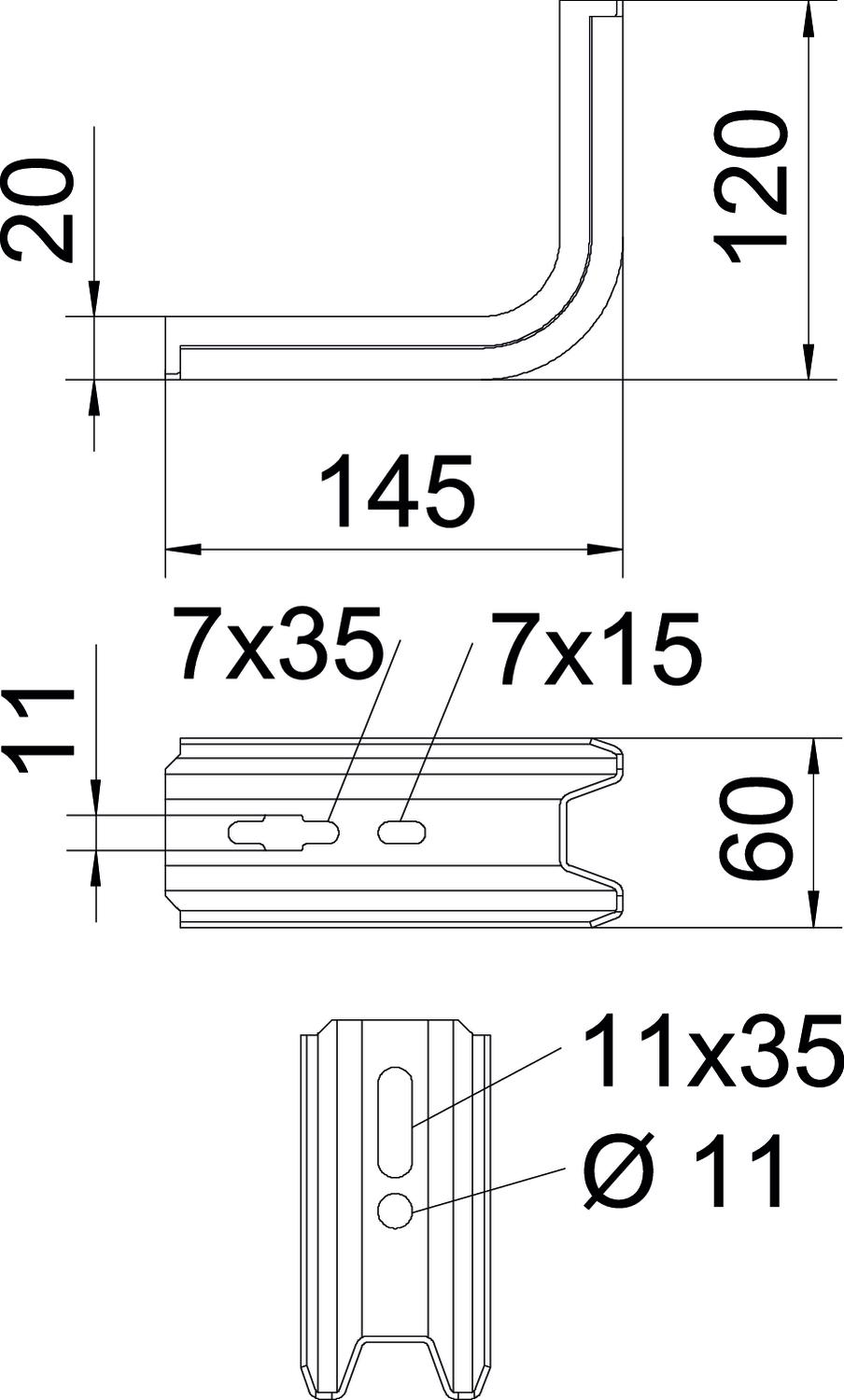

Bevarelse af funktionssikkerheden ved brand Nej Bredde 60 mm CO2 fodaftryk (GWP) fra vugge til port 0,7642 kg CO2e / 1 Styk Dimension B145mm F i kN 1,5 kN Farve zinc Højde 120 mm Længde 145 mm Mål B 60 mm Mål H 120 mm Mål L 145 mm Materiale Stål Overflade båndgalvaniseret Rustfrit stål, bejdset Nej Til bredde maks. 100 mm Til bredde min. 100 Udførelse Væg- og pendelkonsol Tekniske data
Belastningsdiagram konsol TPSA
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Beskyttelseskappe
TPS KS OR 6364625 10 Styk
Afstandsstykke FS
DS 4 FS 6416551 20 Styk - Downloads
-
