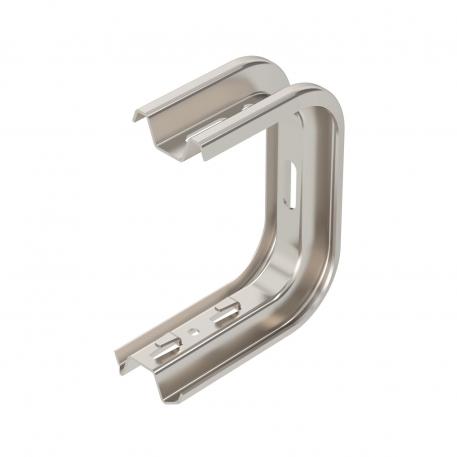

TP-væg- og loftsbøjle A2
Art.nr. 6365989 | EAN 4012195617747
- Produkt beskrivelse
-
Produkt beskrivelseTP væg- og loftsbøjle med klemlasker til fastgørelse af gitterbakker uden brug af skruer.
-
- Tekniske data
-
Teknisk data

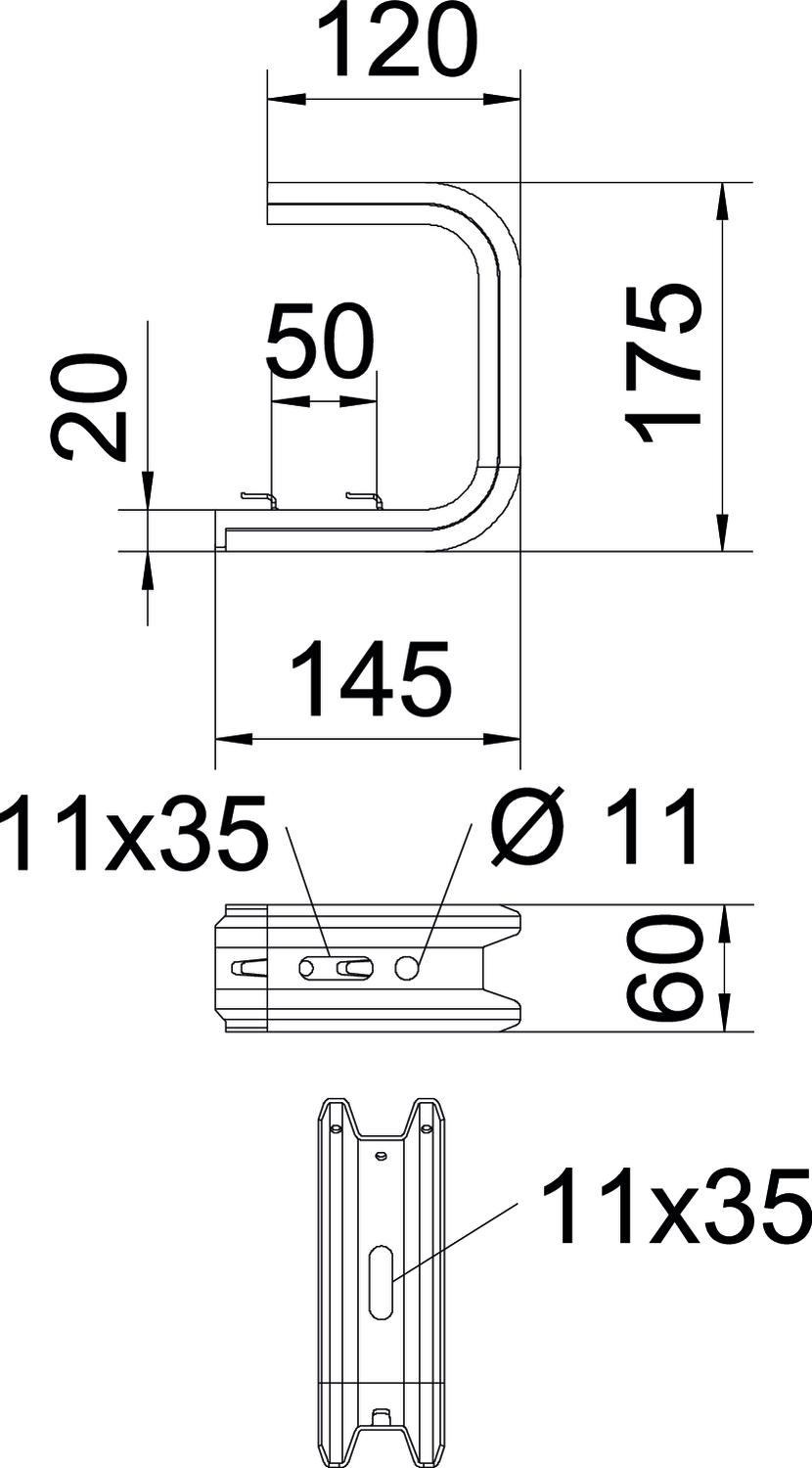

Bevarelse af funktionssikkerheden ved brand Nej Bredde 145 mm Dimension B145mm Egnet til gitterbakke Ja Egnet til kabelbakke Nej Egnet til kabelstige Nej F i kN loft 1,3 kN F i kN væg 1,4 kN Farve specialstål Højde 60 mm Længde 175 mm Mål B 145 mm Mål H 175 mm Mål L 50 mm Materiale Rustfrit stål 1.4301 Overflade blank, efterbehandlet Til bredde maks. 100 mm Til bredde min. 100 Udførelse Ophængsbøjle (C-bøjle) Tekniske data

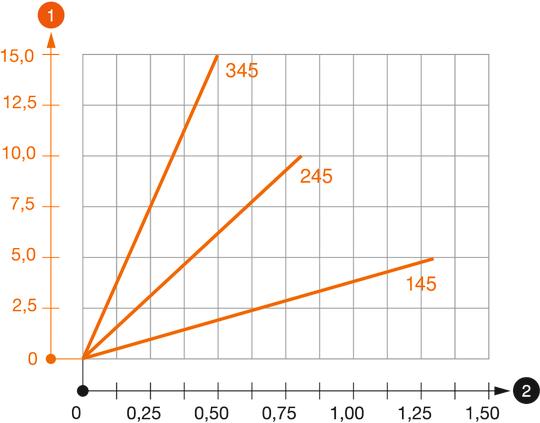

Belastningsdiagram loftsbøjle TPDG
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
- Downloads
-
Datablad TPDG 145 A2 / 6365989 , 0.33MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring TPDG 145 A2 / 6365989 , 0.13MB , pdfREACH Overensstemmelseserklæring TPDG 145 A2 / 6365989 , 0.12MB , pdfRoHS Overensstemmelseserklæring TPDG 145 A2 / 6365989 , 0.12MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
