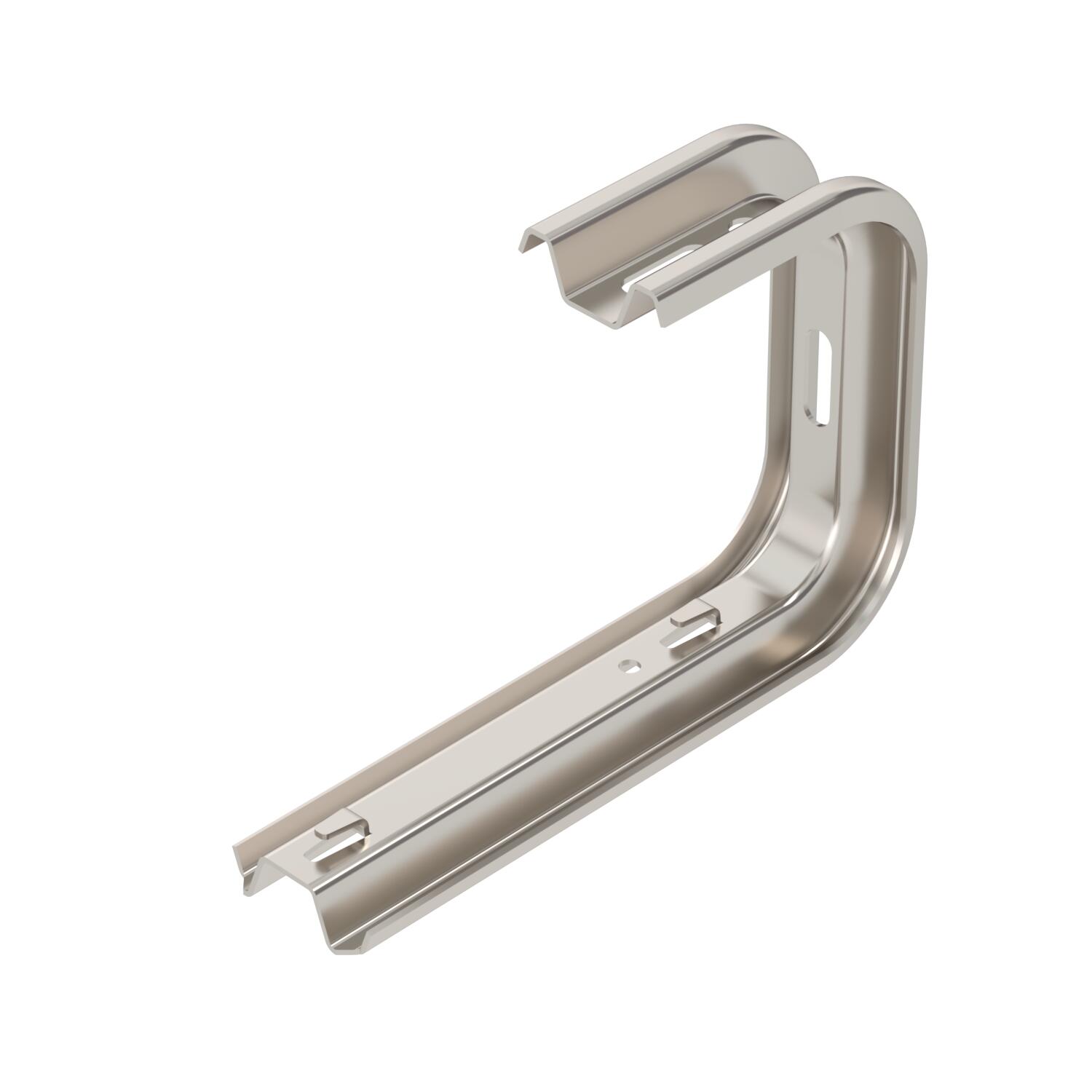

TP-væg- og loftsbøjle A2
Art.nr. 6365993 | EAN 4012195617761
- Produkt beskrivelse
-
Produkt beskrivelseTP væg- og loftsbøjle med klemlasker til fastgørelse af gitterbakker uden brug af skruer.
-
- Tekniske data
-
Teknisk data

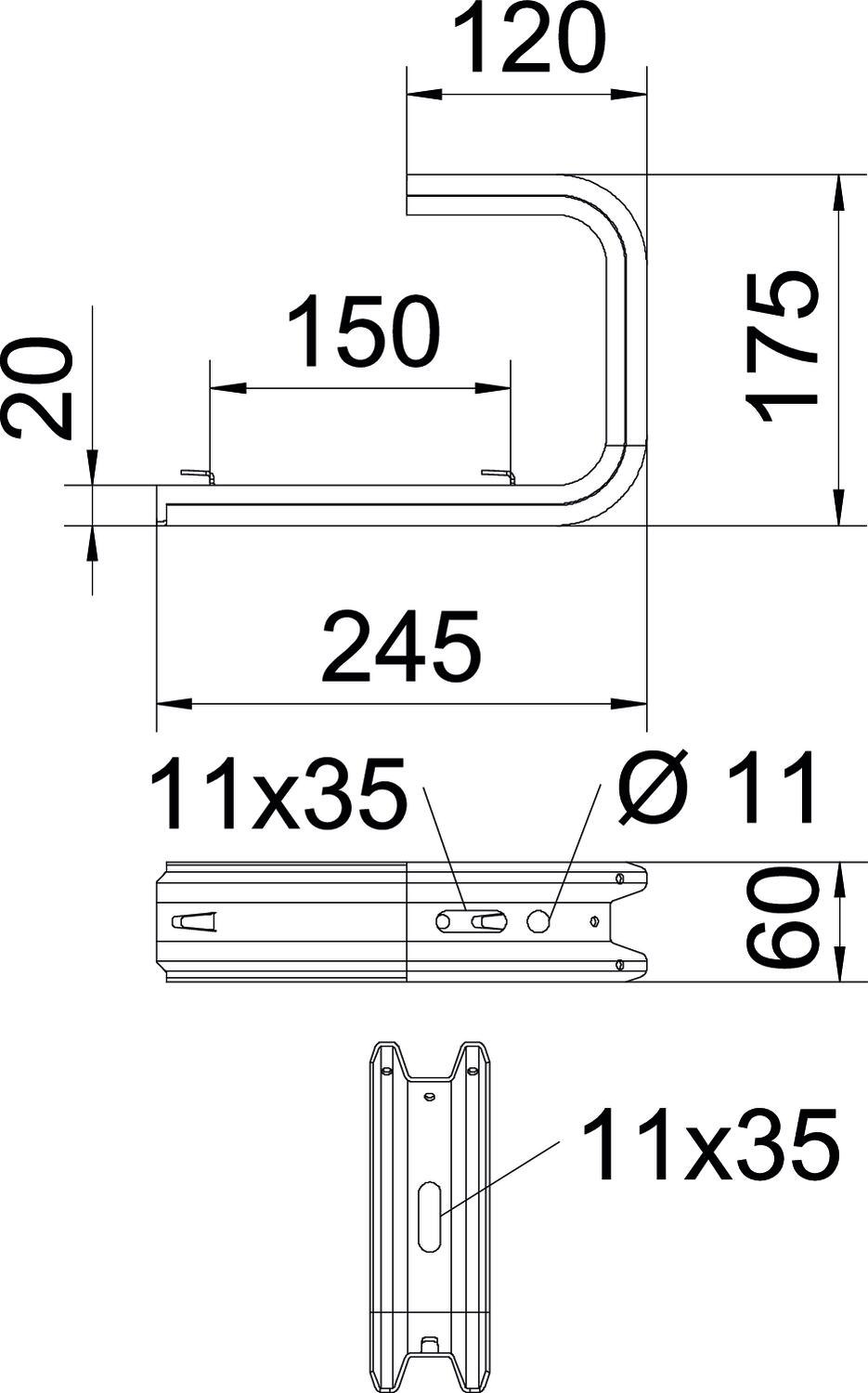

Bevarelse af funktionssikkerheden ved brand Nej Bredde 245 mm Dimension B245mm Egnet til gitterbakke Ja Egnet til kabelbakke Nej Egnet til kabelstige Nej F i kN loft 0,8 kN F i kN væg 0,87 kN Farve specialstål Højde 60 mm Længde 175 mm Mål B 245 mm Mål H 175 mm Mål L 150 mm Materiale Rustfrit stål 1.4301 Overflade blank, efterbehandlet Til bredde maks. 200 mm Til bredde min. 200 Udførelse Ophængsbøjle (C-bøjle) Tekniske data
Belastningsdiagram loftsbøjle TPDG
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
