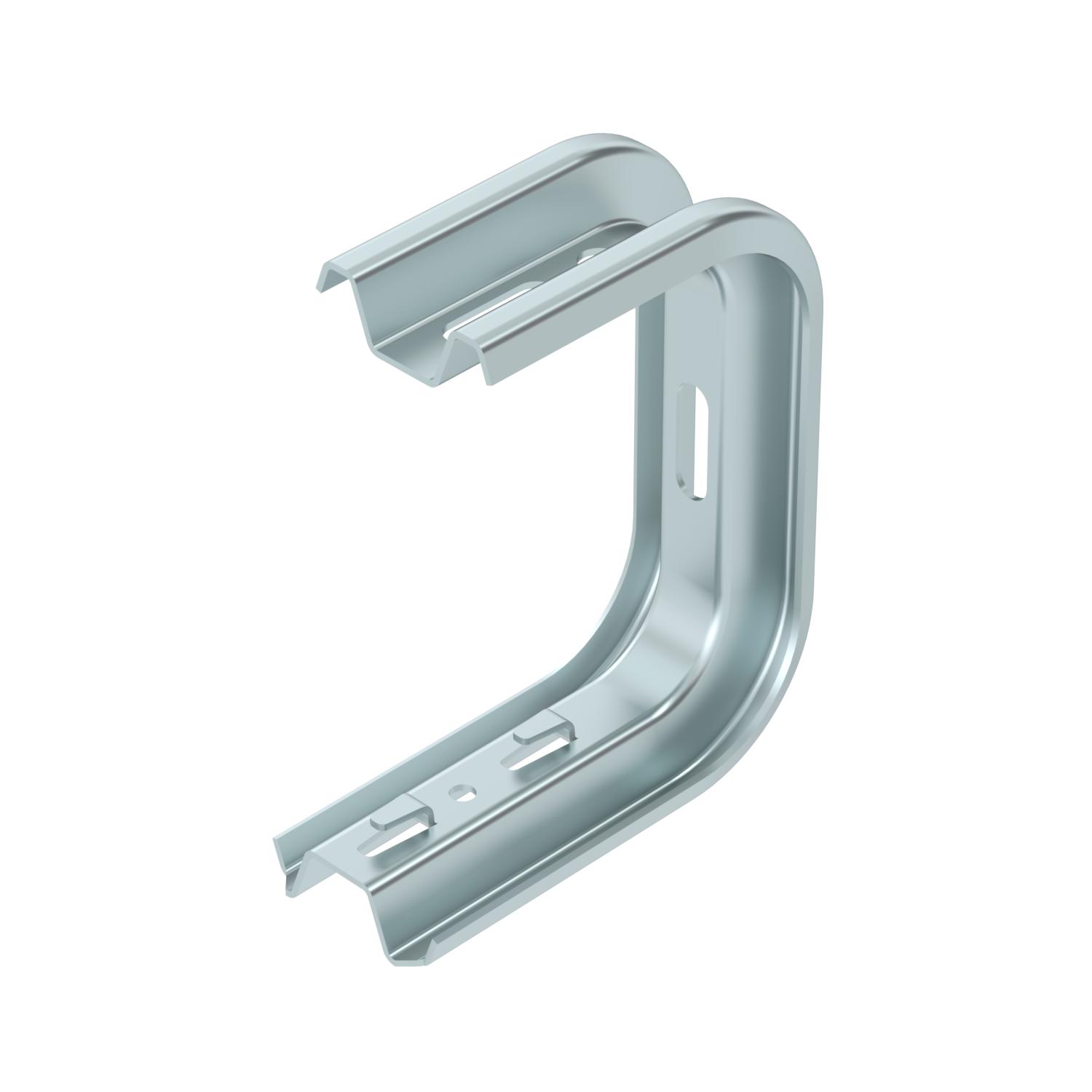

TP-væg- og loftsbøjle FS
Art.nr. 6365906 | EAN 4012196511754
- Produkt beskrivelse
-
Produkt beskrivelseTP væg- og loftsbøjle med klemlasker til fastgørelse af gitterbakker uden brug af skruer.
-
- Tekniske data
-
Teknisk data

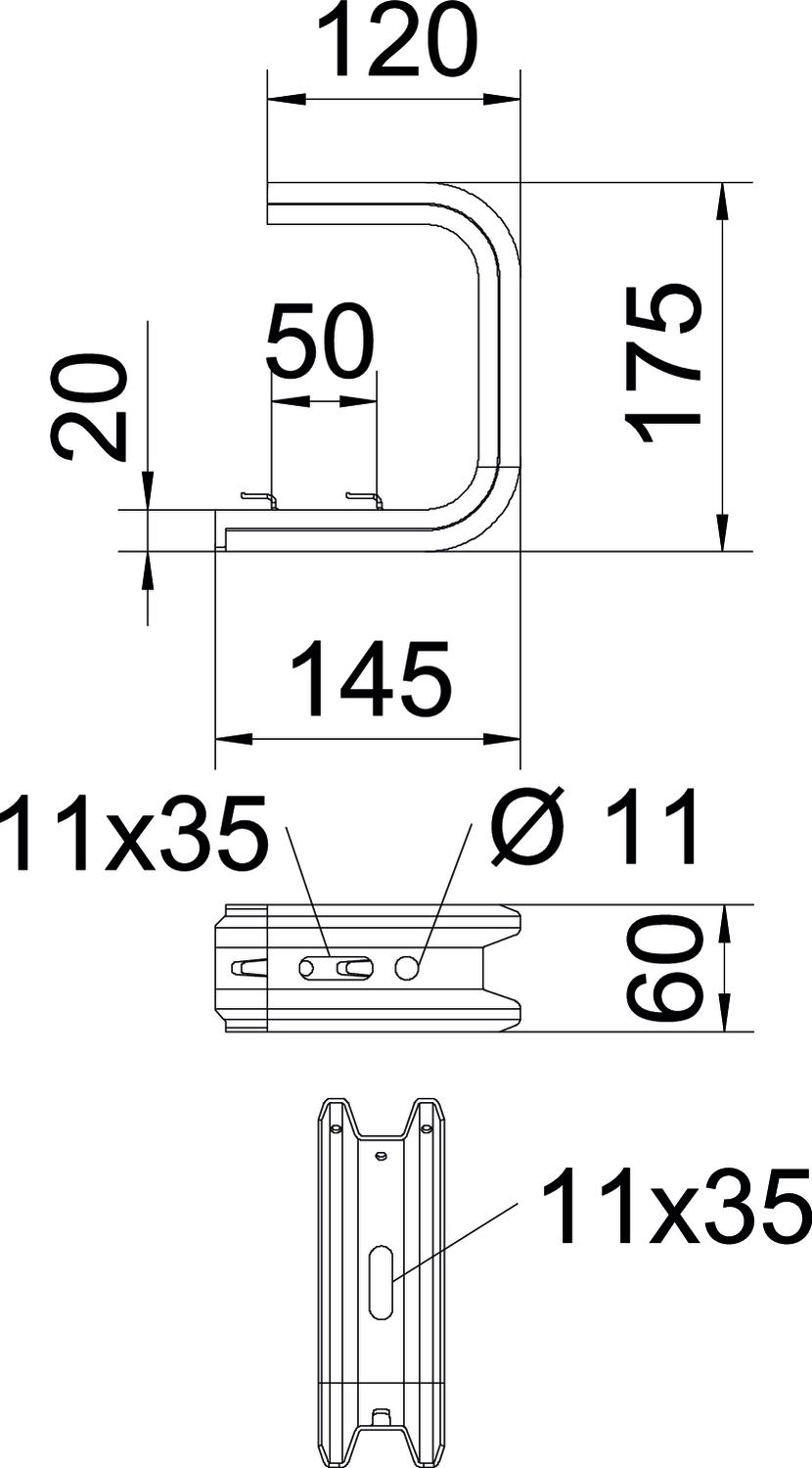

Bevarelse af funktionssikkerheden ved brand Nej Bredde 145 mm CO₂ fodaftryk (GWP) fra vugge til port 1,2551 kg CO₂e / 1 Styk Dimension B145mm Egnet til gitterbakke Ja Egnet til kabelbakke Nej Egnet til kabelstige Nej F i kN loft 1,3 kN F i kN væg 1,4 kN Farve zinc Højde 60 mm Længde 175 mm Mål B 145 mm Mål L 50 mm Materiale Stål Overflade båndgalvaniseret Til bredde maks. 100 mm Til bredde min. 100 Udførelse Ophængsbøjle (C-bøjle) Tekniske data
Belastningsdiagram loftsbøjle TPDG
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
- Downloads
-
Datablad TPDG 145 FS / 6365906 , 0.33MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring TPDG 145 FS / 6365906 , 0.13MB , pdfUK overensstemmenlseserklæring TPDG 145 FS / 6365906 , 0.09MB , pdfREACH Overensstemmelseserklæring TPDG 145 FS / 6365906 , 0.12MB , pdfRoHS Overensstemmelseserklæring TPDG 145 FS / 6365906 , 0.09MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
