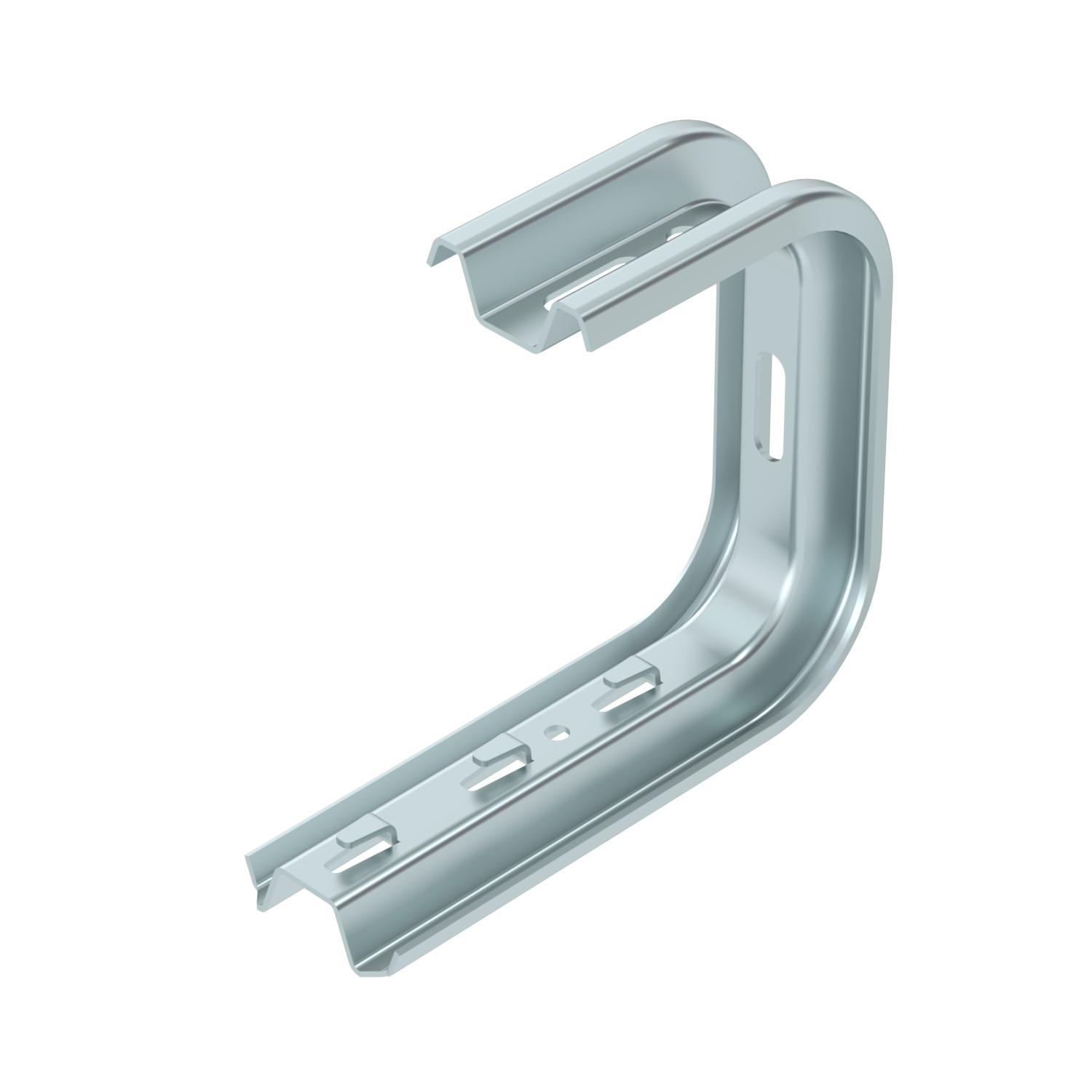

TP-væg- og loftsbøjle FS
Art.nr. 6365914 | EAN 4012196042609
- Produkt beskrivelse
-
Produkt beskrivelseTP væg- og loftsbøjle med klemlasker til fastgørelse af gitterbakker uden brug af skruer.
-
- Tekniske data
-
Teknisk data

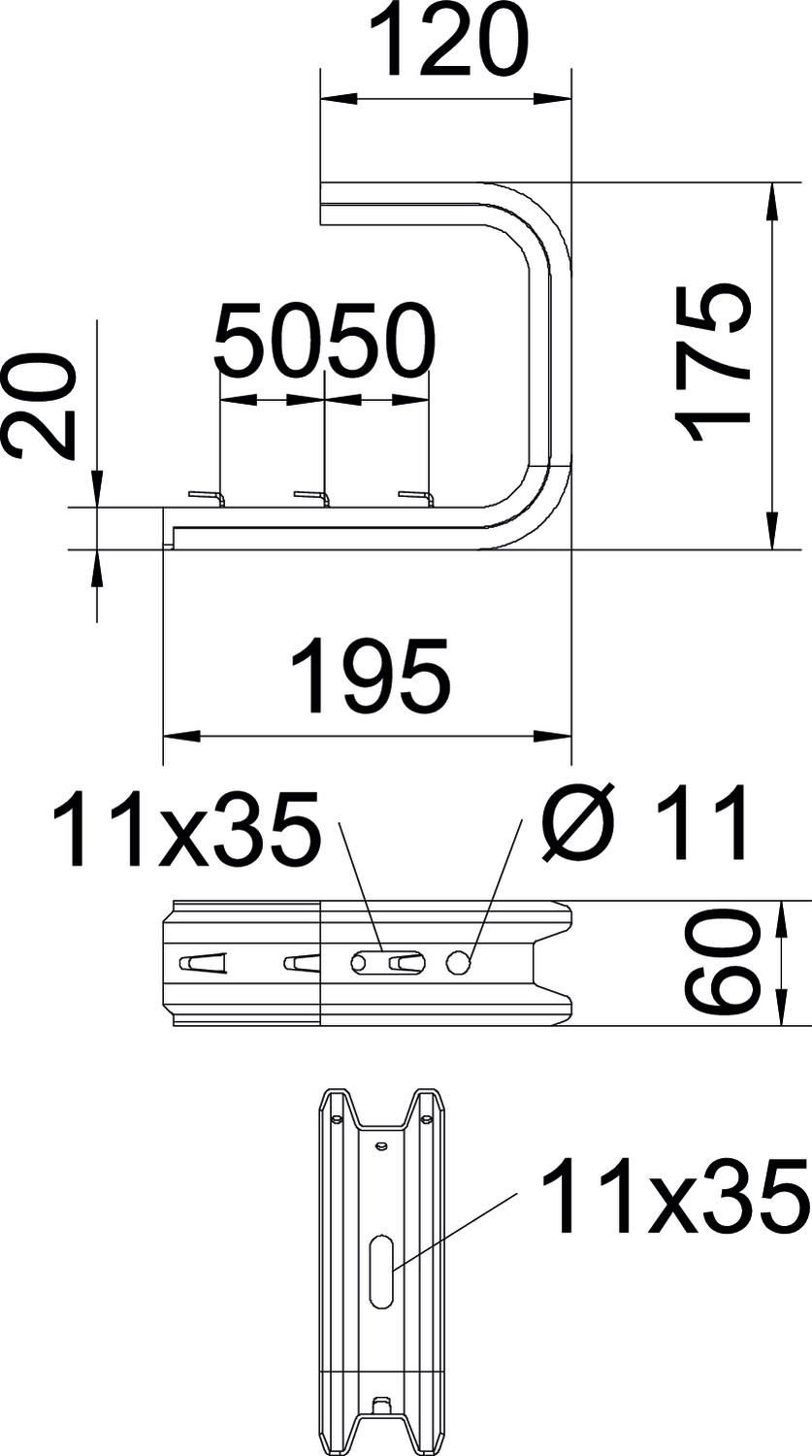

Bevarelse af funktionssikkerheden ved brand Nej Bredde 195 mm CO2 fodaftryk (GWP) fra vugge til port 1,426 kg CO₂e / 1 Styk Dimension B195mm Egnet til gitterbakke Ja Egnet til kabelbakke Nej Egnet til kabelstige Nej F i kN loft 0,95 kN F i kN væg 1,05 kN Farve zinc Højde 60 mm Længde 175 mm Mål B 195 mm Mål L 100 mm Materiale Stål Overflade båndgalvaniseret Til bredde maks. 150 mm Til bredde min. 150 Udførelse Ophængsbøjle (C-bøjle) Tekniske data
Belastningsdiagram loftsbøjle TPDG
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
