Væg- og pendelkonsol MWA 12 FS
Art.nr. 6424716 | EAN 4012196636853
- Produkt beskrivelse
-

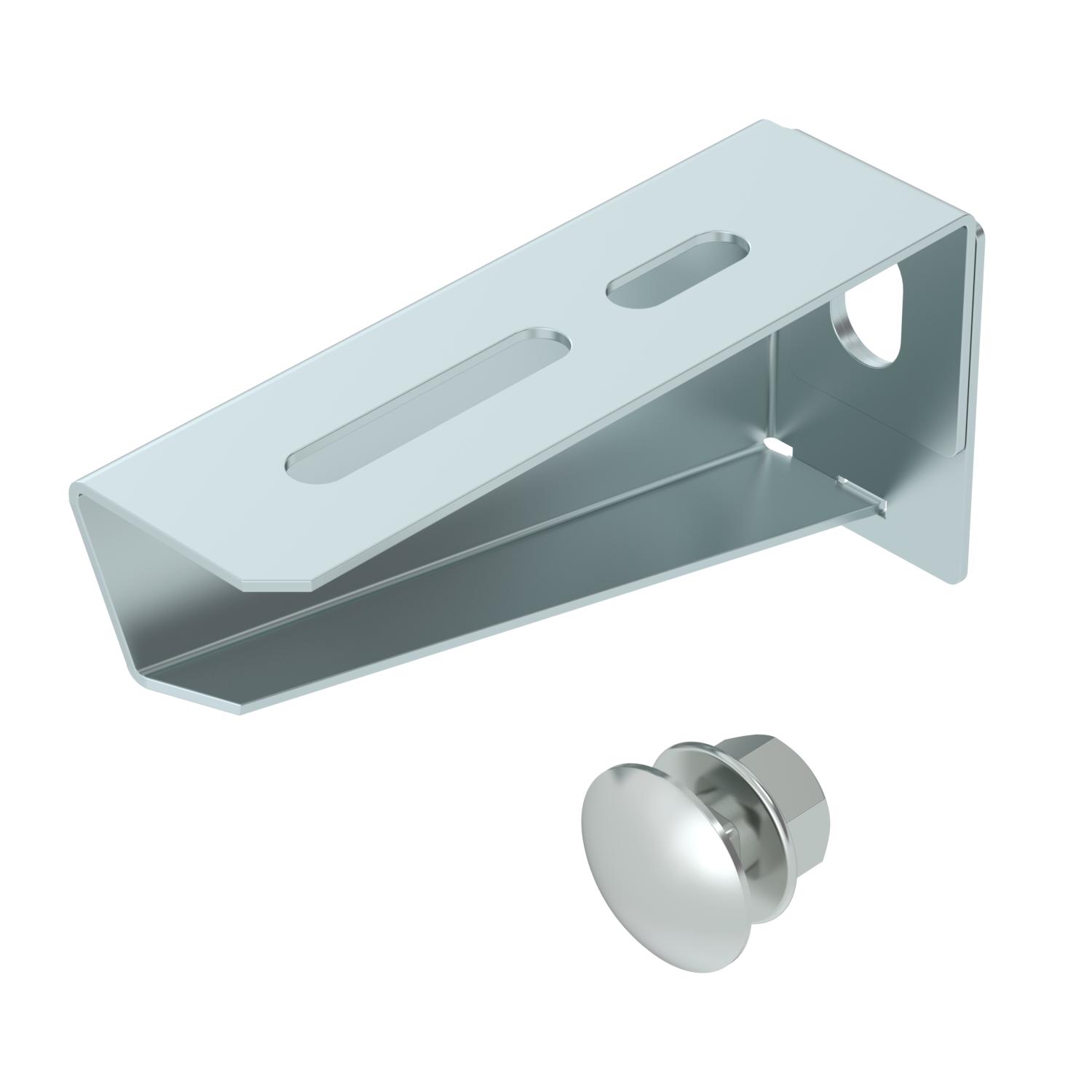

Produkt beskrivelseLet væg- og pendelkonsol i foldet udførelse.
Inklusiv skrue M10x25 til fastgørelse på U-skinner..
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Ja Bredde 4 in Bredde 110 mm CO2 fodaftryk (GWP) fra vugge til port 0,4573 kg CO2e / 1 Styk Dimension B110mm Dimension W 110 mm F i kN 1,2 kN Farve zinc Huldiameter 11 mm Højde 53 mm Højde 2,09 in Længde 32,5 mm Mål A 32,5 mm Mål B 110 mm Mål H 53 mm Materiale Stål Overflade båndgalvaniseret Rustfrit stål, bejdset Nej Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data

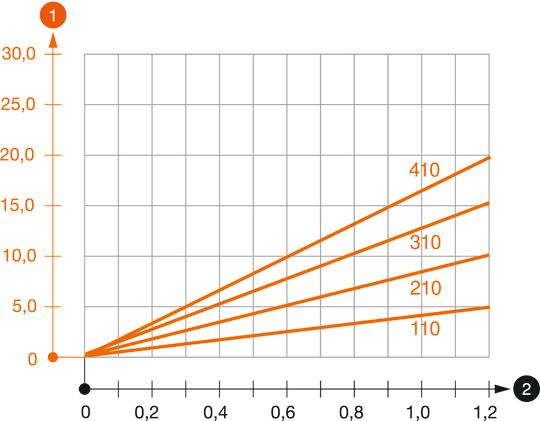

Belastningsdiagram konsol type MWA 12
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Enkle fastgørelse
FCM F 6424548 50 Styk - Downloads
-
