Væg- og pendelkonsol MWA 12 FS
Art.nr. 6424759 | EAN 4012196637096
- Produkt beskrivelse
-

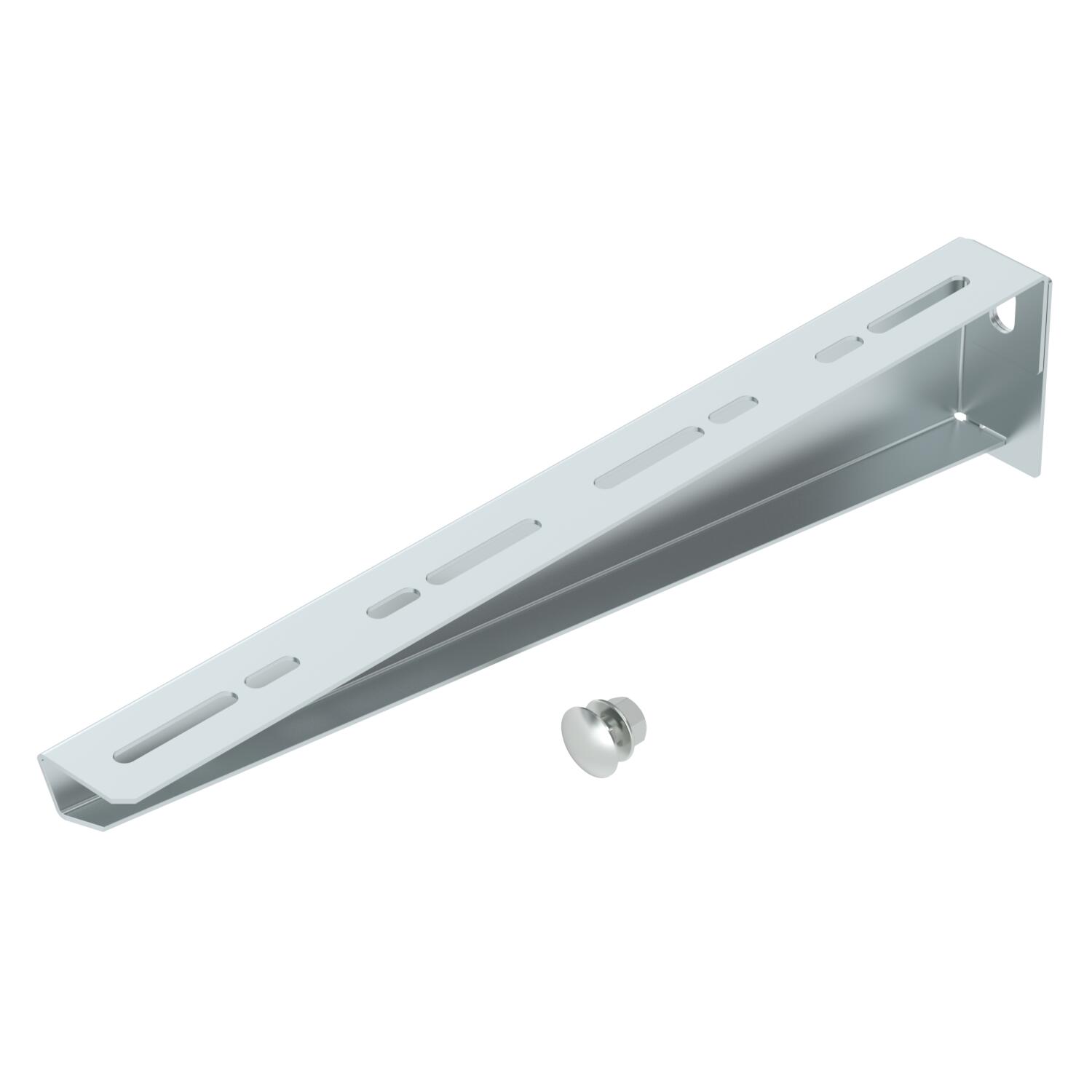

Produkt beskrivelseLet væg- og pendelkonsol i foldet udførelse.
Inklusiv skrue M10x25 til fastgørelse på U-skinner..
-
- Tekniske data
-
Teknisk data

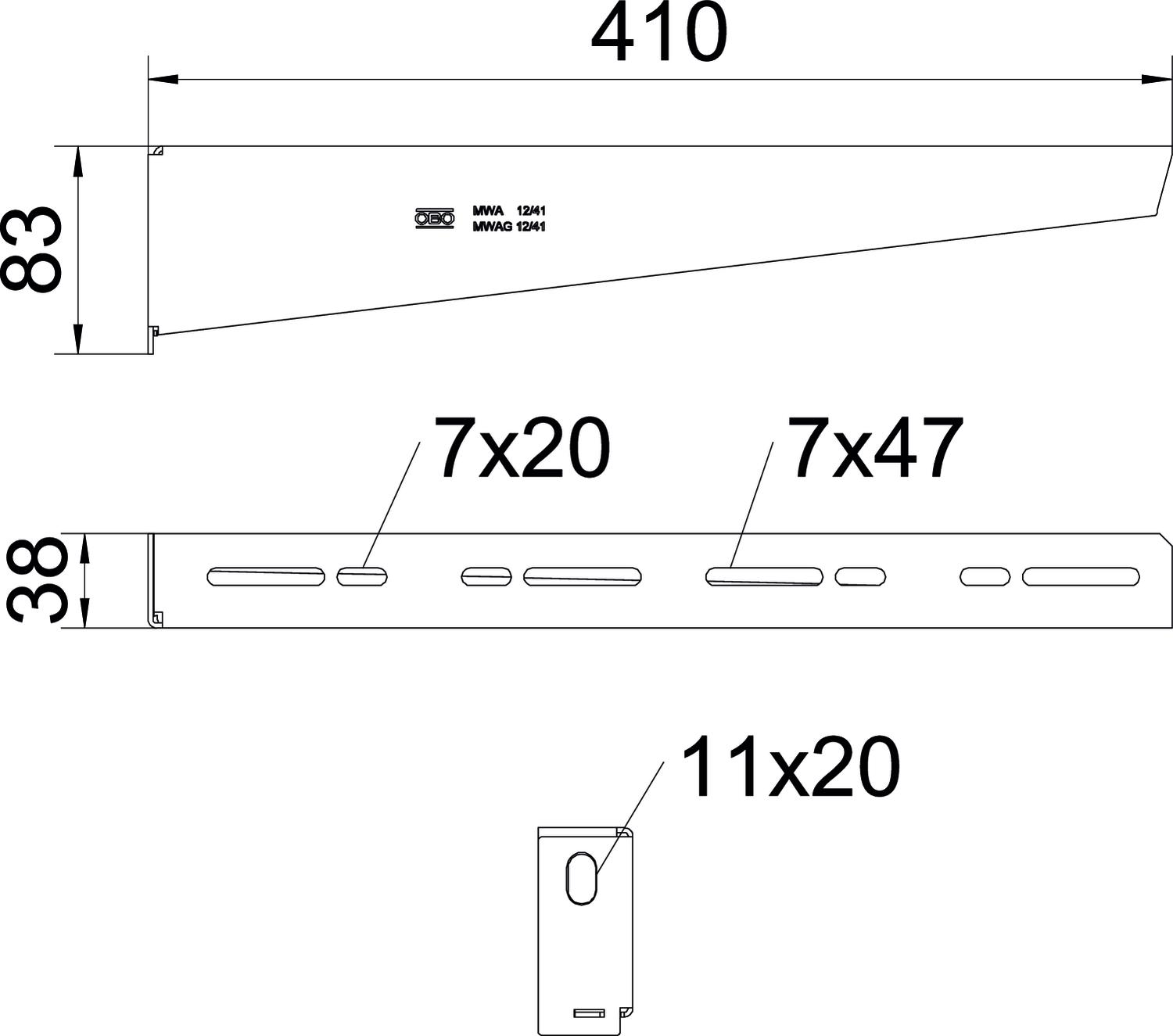

Bevarelse af funktionssikkerheden ved brand Ja Bredde 410 mm Bredde 16 in CO2 fodaftryk (GWP) fra vugge til port 1,9972 kg CO2e / 1 Styk Dimension B410mm Dimension W 410 mm F i kN 1,2 kN Farve zinc Huldiameter 11 mm Højde 83 mm Højde 3,27 in Længde 38 mm Mål A 38 mm Mål B 410 mm Mål H 83 mm Materiale Stål Overflade båndgalvaniseret Rustfrit stål, bejdset Nej Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type MWA 12
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Enkle fastgørelse
FCM F 6424548 50 Styk - Downloads
-
