Væg- og pendelkonsol MWAG 12 FS
Art.nr. 6424608 | EAN 4012196325030
- Produkt beskrivelse
-

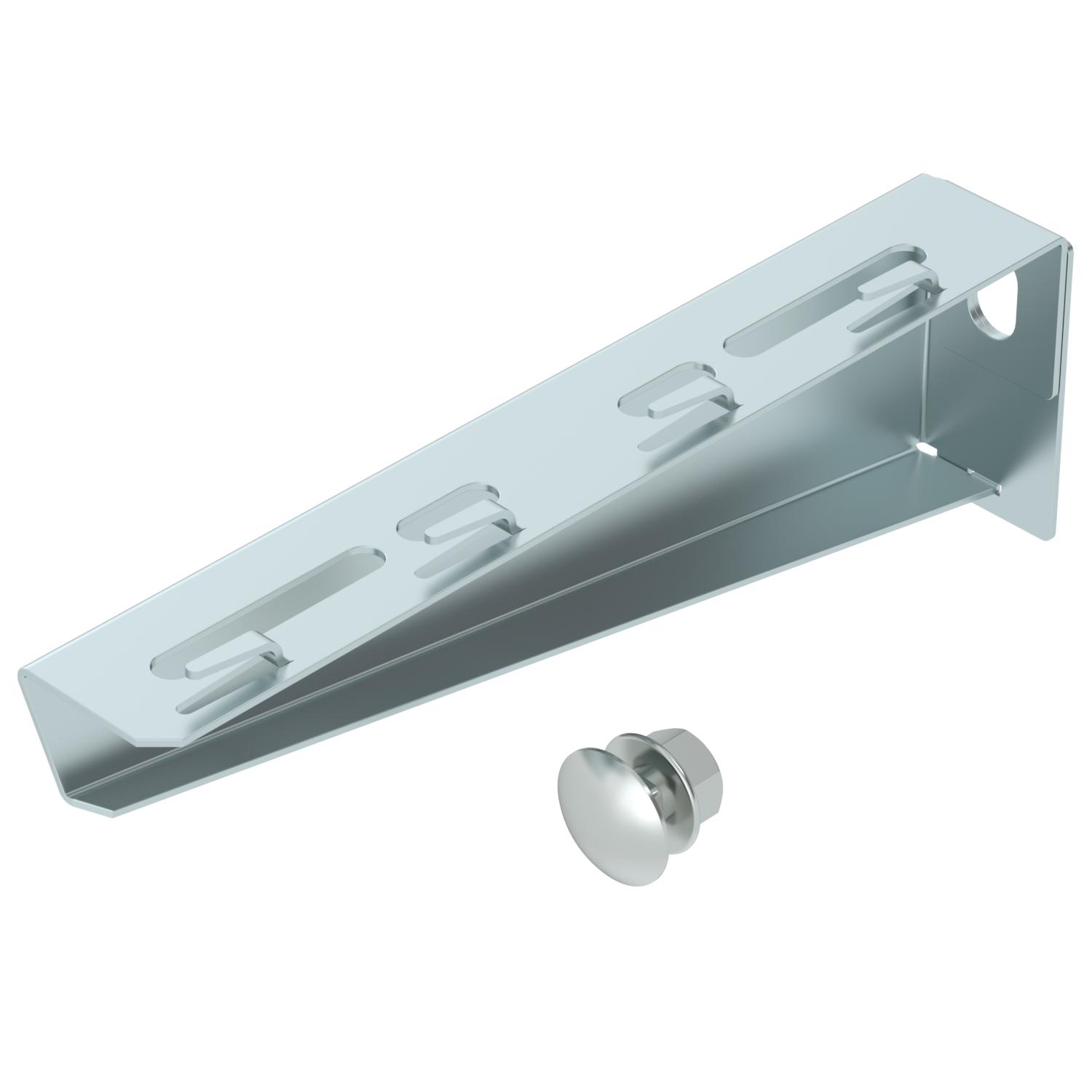

Produkt beskrivelseLet konsol til væg eller loftpendel i kantet model til gitterbakkefastgørelse uden brug af skruer.
Inklusive skrue M10x25 til fastgørelse på U-pendler.
-
- Tekniske data
-
Teknisk data

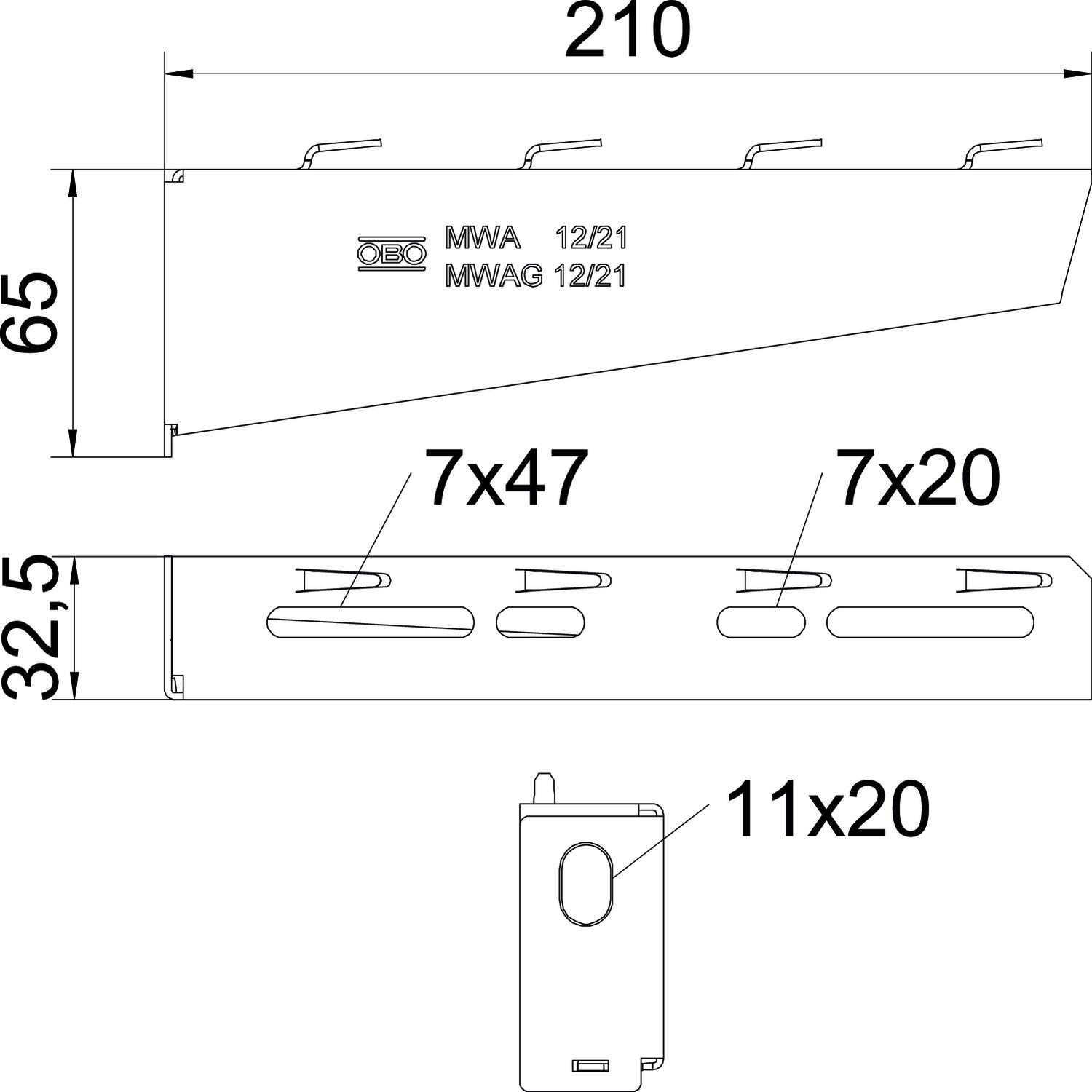

Bevarelse af funktionssikkerheden ved brand Nej Bredde 210 mm CO2 fodaftryk (GWP) fra vugge til port 0,7514 kg CO2e / 1 Styk Dimension B210mm F i kN 1,2 kN Farve zinc Huldiameter 11 mm Højde 65 mm Længde 32,5 mm Mål A 32,5 mm Mål B 210 mm Mål H 65 mm Materiale Stål Overflade båndgalvaniseret Rustfrit stål, bejdset Nej Til bredde maks. 200 mm Til bredde min. 200 Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type MWAG 12
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring MWAG 12 21 FS / 6424608 , 0.13MB , pdfUK overensstemmenlseserklæring MWAG 12 21 FS / 6424608 , 0.09MB , pdfREACH Overensstemmelseserklæring MWAG 12 21 FS / 6424608 , 0.12MB , pdfRoHS Overensstemmelseserklæring MWAG 12 21 FS / 6424608 , 0.12MB , pdfMiljøvaredeklaration (EPD) MWAG 12 21 FS / 6424608 , 1.48MB , pdfUdvalgshjælp GR-Magic® , 2.00MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
