Væg- og pendelkonsol MWAG 12 FS
Art.nr. 6424616 | EAN 4012196325337
- Produkt beskrivelse
-

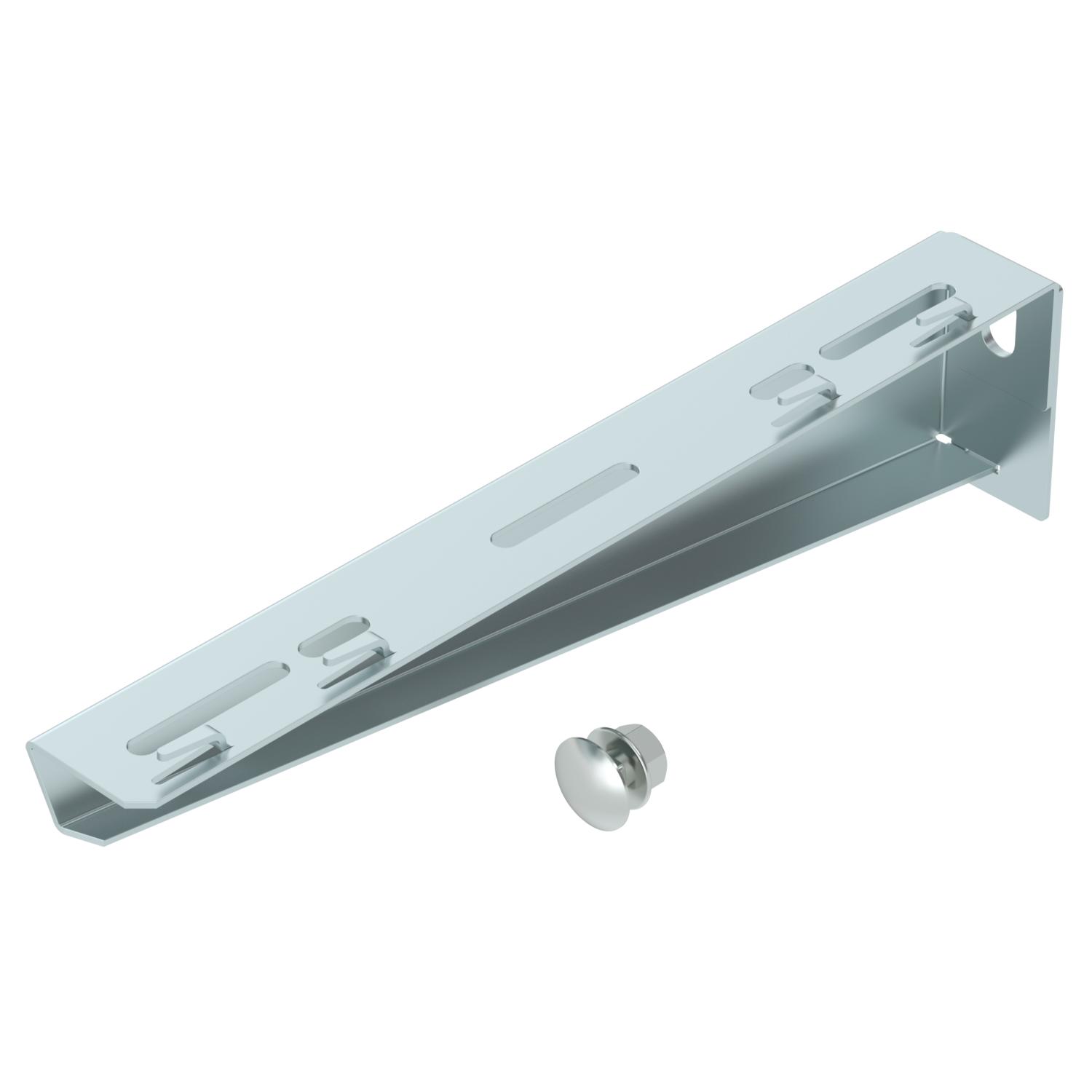

Produkt beskrivelseLet konsol til væg eller loftpendel i kantet model til gitterbakkefastgørelse uden brug af skruer.
Inklusive skrue M10x25 til fastgørelse på U-pendler.
-
- Tekniske data
-
Teknisk data

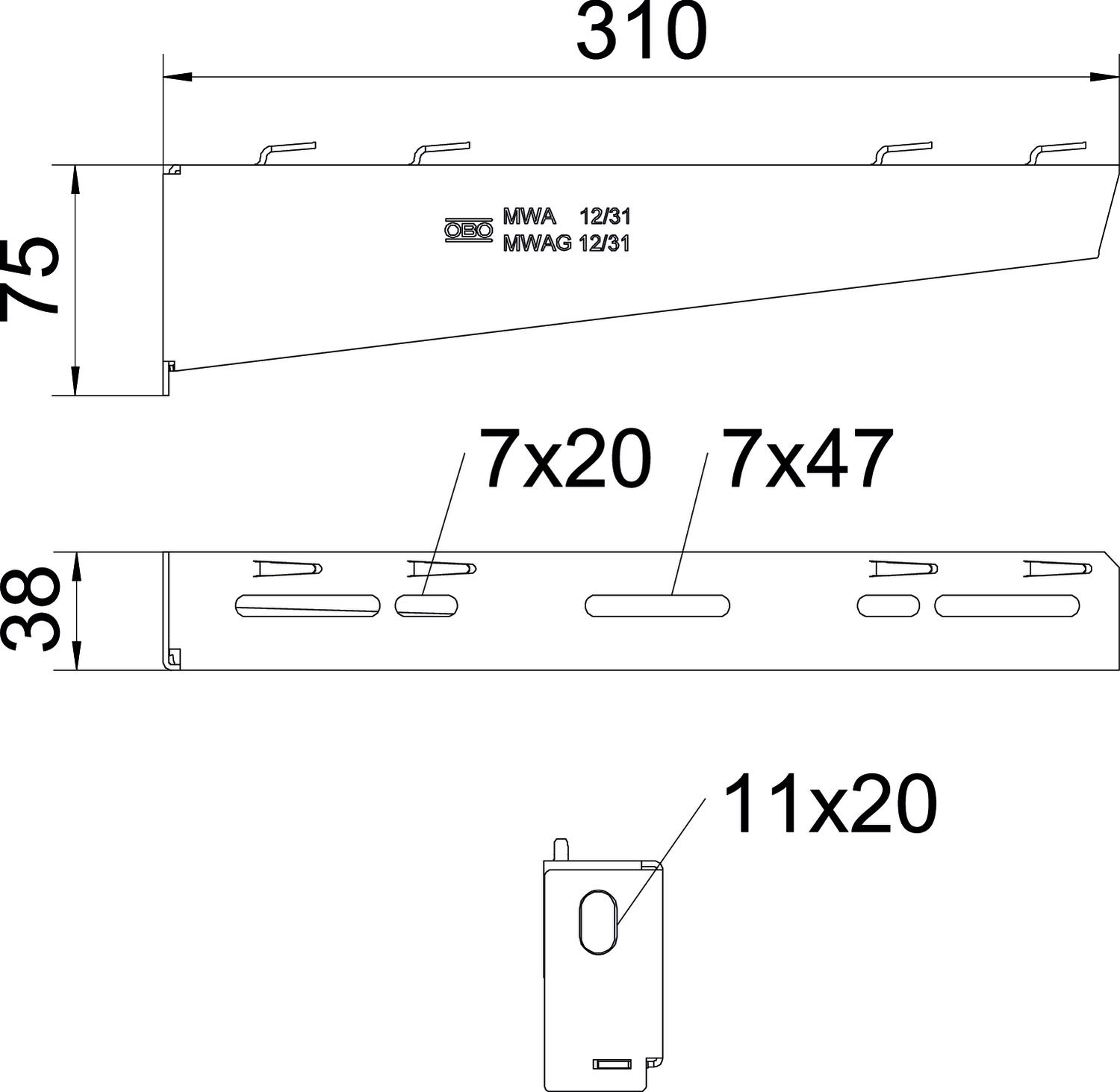

Bevarelse af funktionssikkerheden ved brand Nej Bredde 310 mm Bredde 12 in CO2 fodaftryk (GWP) fra vugge til port 1,3812 kg CO2e / 1 Styk Dimension B310mm F i kN 1,2 kN Farve zinc Huldiameter 11 mm Højde 75 mm Højde 2,95 in Længde 38,5 mm Mål A 38,5 mm Mål B 310 mm Mål H 75 mm Materiale Stål Overflade båndgalvaniseret Rustfrit stål, bejdset Nej Til bredde maks. 300 mm Til bredde min. 300 Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type MWAG 12
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
