Gitterbakke GR-Magic® 55 A2 3000 | 400 | 55 | 4,8 | 175 | Ja

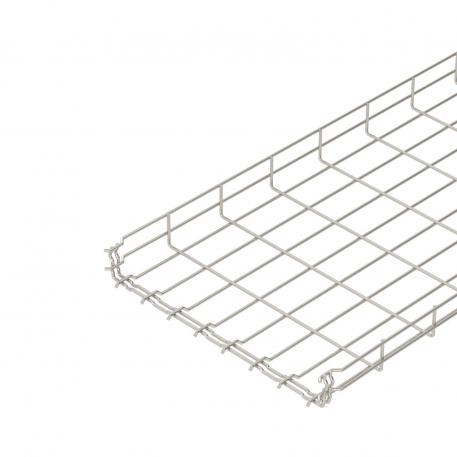

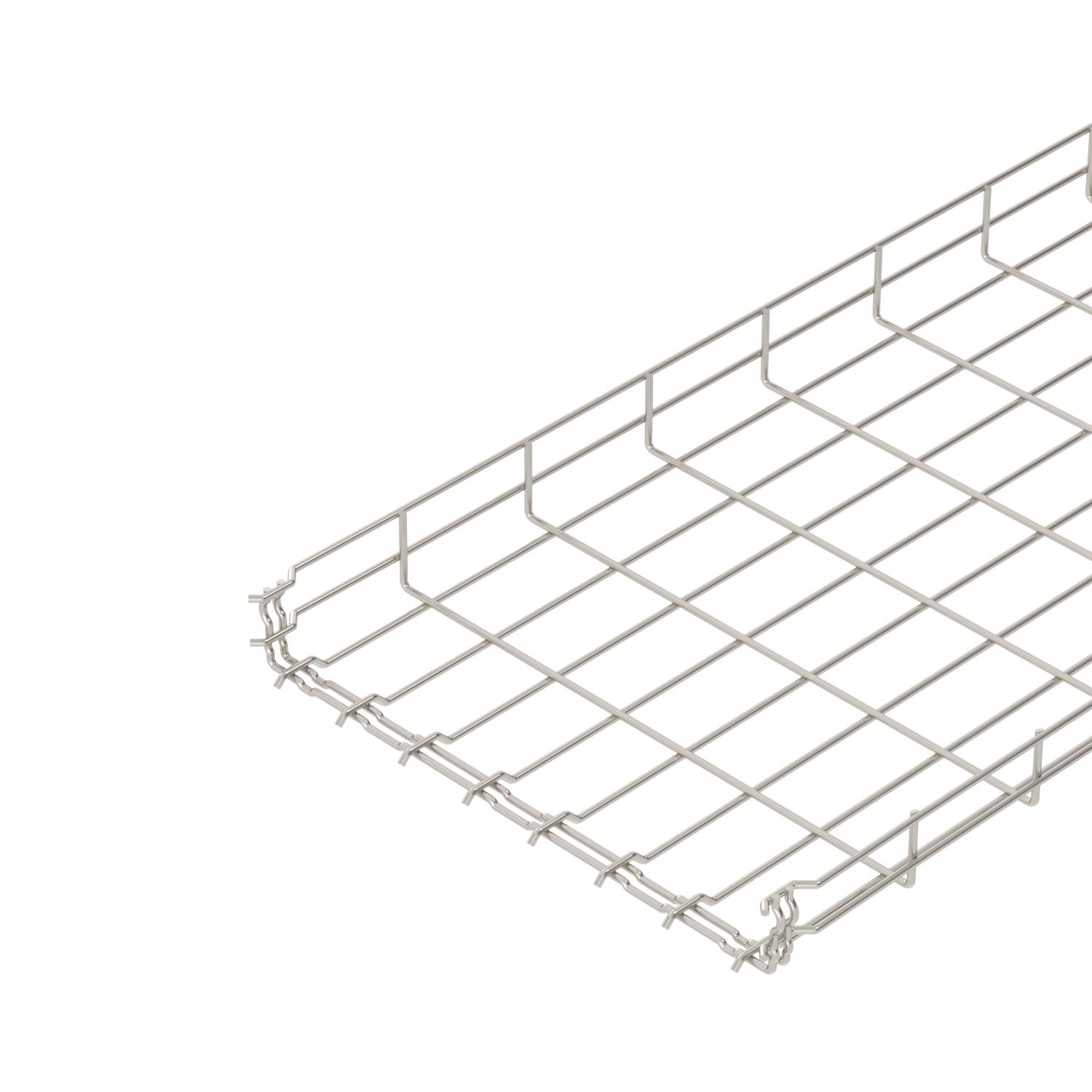

Gitterbakke GR-Magic® 55 A2

Art.nr. 6001080 | EAN 4012196102198

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	55 mm

Tråd-diameter

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand

Produkt beskrivelse

Produkt beskrivelse

Gitterbakke med tilpasset beslag i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.

Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot stikkes ind i hinanden. Maskebredden er 50 x 100 mm (med undtagelse af GRM 55/50 = 20 x 100 mm).

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Ja
Dimension	55x400x3000
Effektivt tværsnit	17500 mm²
Effektivt tværsnit	175 cm²
Farve	specialstål
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Integreret skillevæg	Uden
Materiale	Rustfrit stål 1.4301

Model forbindelser	integreret beslag
Overflade	blank, efterbehandlet
Produktserie	GRM-serie
Profilform	U-form
ROHS-medholdelig	Ja
Rustfrit stål, bejdset	Ja
Skruefri forbindelse	Ja
Tråd-diameter	4,8 mm

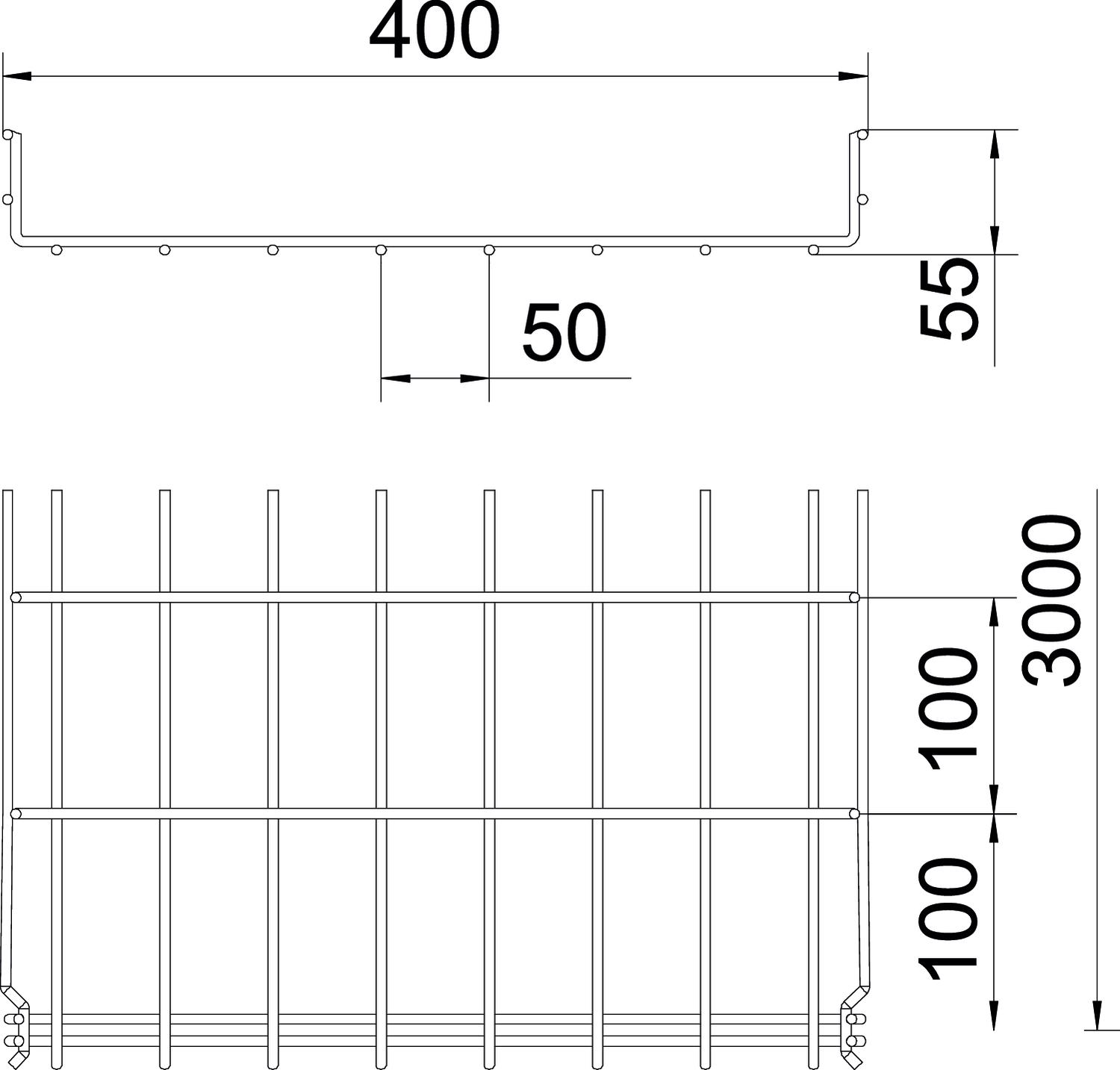

Dimensioner

Bredde	16 in
Bredde	400 mm
Højde	2,17 in
Højde	55 mm

Længde	3000 mm
Mål B	400 mm
Mål H	58 mm

Belastninger

Støtteafstand 1,0m	0,9 kN/m
Støtteafstand 1,5m	0,6 kN/m

Støtteafstand 2,0m	0,3 kN/m
Støtteafstand 2,5m	0,25 kN/m

CO2-aftryk (Product Carbon Footprint)

Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
CO2 fodaftryk (GWP) fra vugge til port	11,7821 kg CO2e / 1 meter
CO₂ Footprint (GWP)	11,7821 kg CO₂e

Declared Unit	Meter
Declared Unit Quantity	1

Tekniske data

Belastningsdiagram gitterbakke type GRM 55

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	Ja	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	Ja	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	Ja	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	Ja	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	Ja	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	Ja	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	Nej	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	Nej	6001085	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

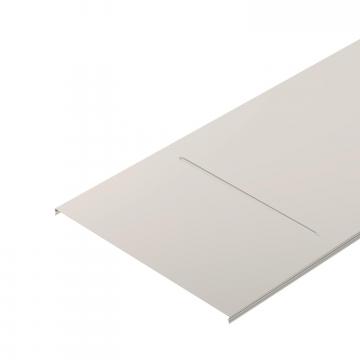

Dæksel til gitterbakke, går i indgreb A2	DGRR 400 A2	6001870	m	3 m
Hjørneforbindelse A2	GEV 36 A2	6016731	Styk	20 Styk

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Deleskinne 45 A2	TSG 45 A2	6062025	m	3 m
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Kabeludgangsplade A2	KAB GR A2	6220145	Styk	10 Styk
