Gitterbakke GR-Magic® 55 A2 3000 | 500 | 55 | 4,8 | 220 | Nej

Gitterbakke GR-Magic® 55 A2

Art.nr. 6001082 | EAN 4012196102259

Art.nr. / Type

Længde	3000 mm

Bredde

Højde	55 mm

Tråd-diameter

Effektivt tværsnit

Bevarelse af funktionssikkerheden ved brand

Produkt beskrivelse

Produkt beskrivelse

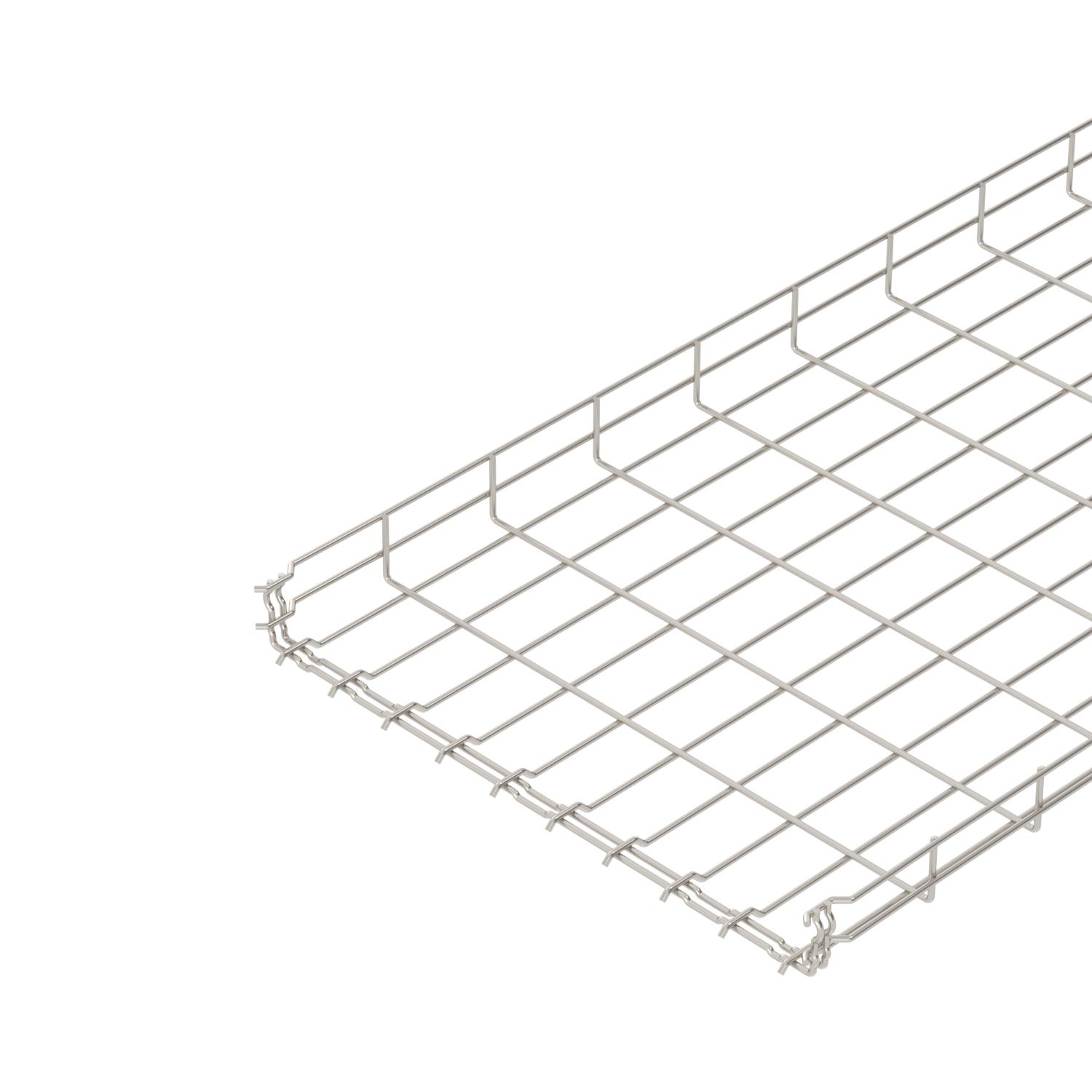

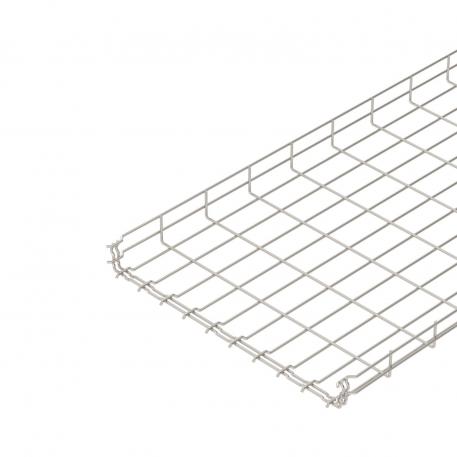

Gitterbakke med tilpasset beslag i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.

Til gitterbakken kræves ingen ekstra samlekomponenter, de skal blot stikkes ind i hinanden. Maskebredden er 50 x 100 mm (med undtagelse af GRM 55/50 = 20 x 100 mm).

Tekniske data

Teknisk data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	19,69 in
Bredde	500 mm
CO2 fodaftryk (GWP) fra vugge til port	13,9082 kg CO2e / 1 meter

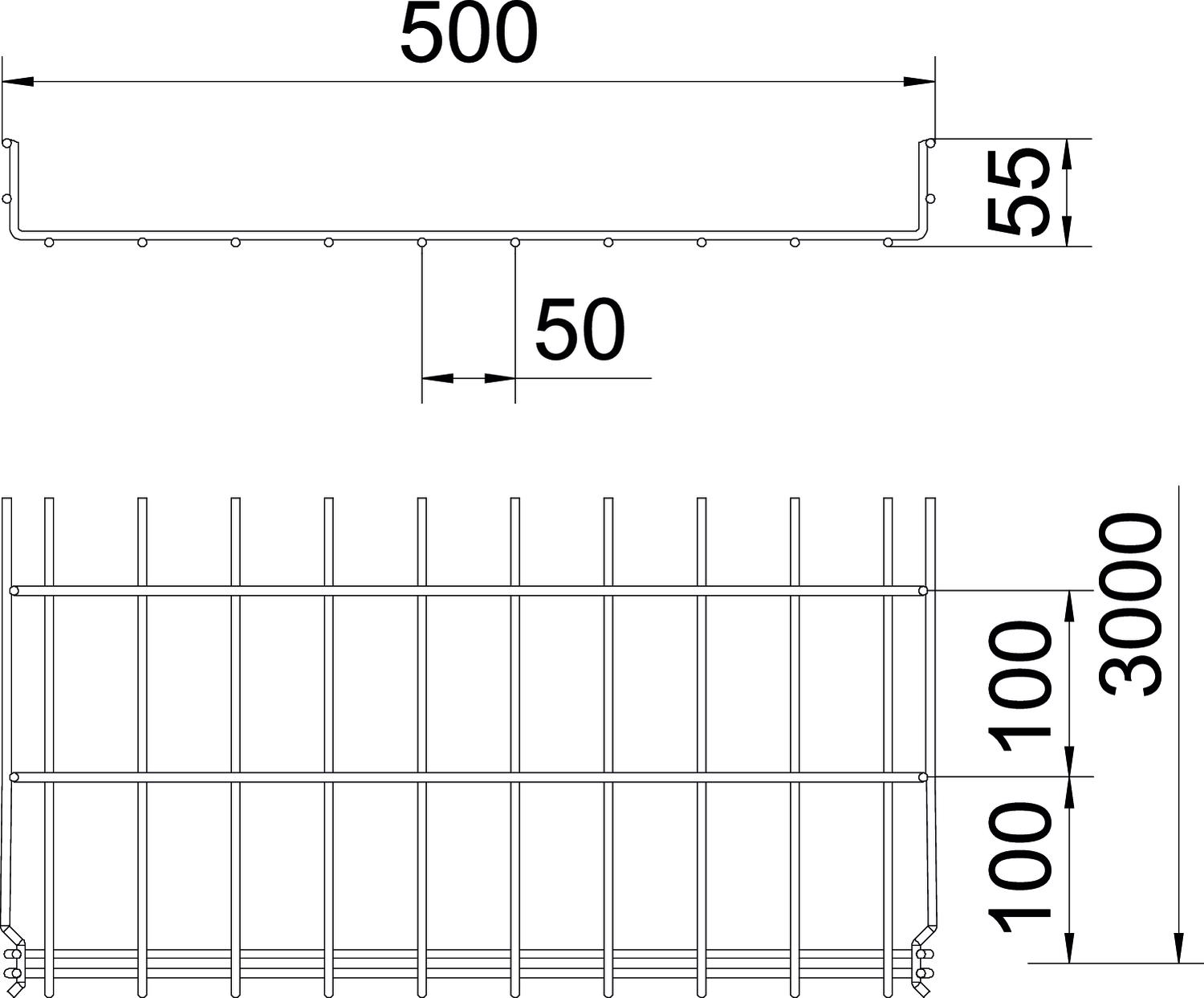

Dimension	55x500x3000
Effektivt tværsnit	22000 mm²
Effektivt tværsnit	220 cm²
Farve	specialstål
Forbindelsestype kabelbæresystem	Klik-fastgørelse
Højde	2,17 in
Højde	55 mm
Integreret skillevæg	Uden
Længde	3000 mm

Mål B	500 mm
Mål H	58 mm
Materiale	Rustfrit stål 1.4301
Model forbindelser	integreret beslag
Overflade	blank, efterbehandlet
Profilform	U-form
Rustfrit stål, bejdset	Ja
Skruefri forbindelse	Ja
Støtteafstand 1,0m	0,9 kN/m
Støtteafstand 1,5m	0,6 kN/m
Støtteafstand 2,0m	0,3 kN/m
Støtteafstand 2,5m	0,25 kN/m
Tråd-diameter	4,8 mm

Tekniske data

Belastningsdiagram gitterbakke type GRM 55

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Højde	Tråd-diameter	Effektivt tværsnit	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	Ja	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	Ja	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	Ja	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	Ja	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	Ja	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	Ja	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	Nej	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	Nej	6001085	m	3 m

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

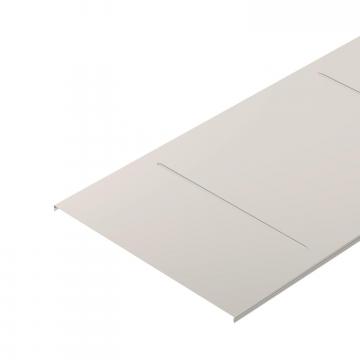

Dæksel til gitterbakke, går i indgreb A2	DGRR 500 A2	6001872	m	3 m

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Deleskinne 45 A2	TSG 45 A2	6062025	m	3 m
Klemstykke til fastgørelse af deleskinne	KS GR A2	6062282	Styk	30 Styk
Kabeludgangsplade A2	KAB GR A2	6220145	Styk	10 Styk
