Gitterbakke GR-Magic® 55 A2 3000 | 50 | 55 | 3,9 | 16 | Ja
morepic-1 morepic-2 video-1 video-2 video-3

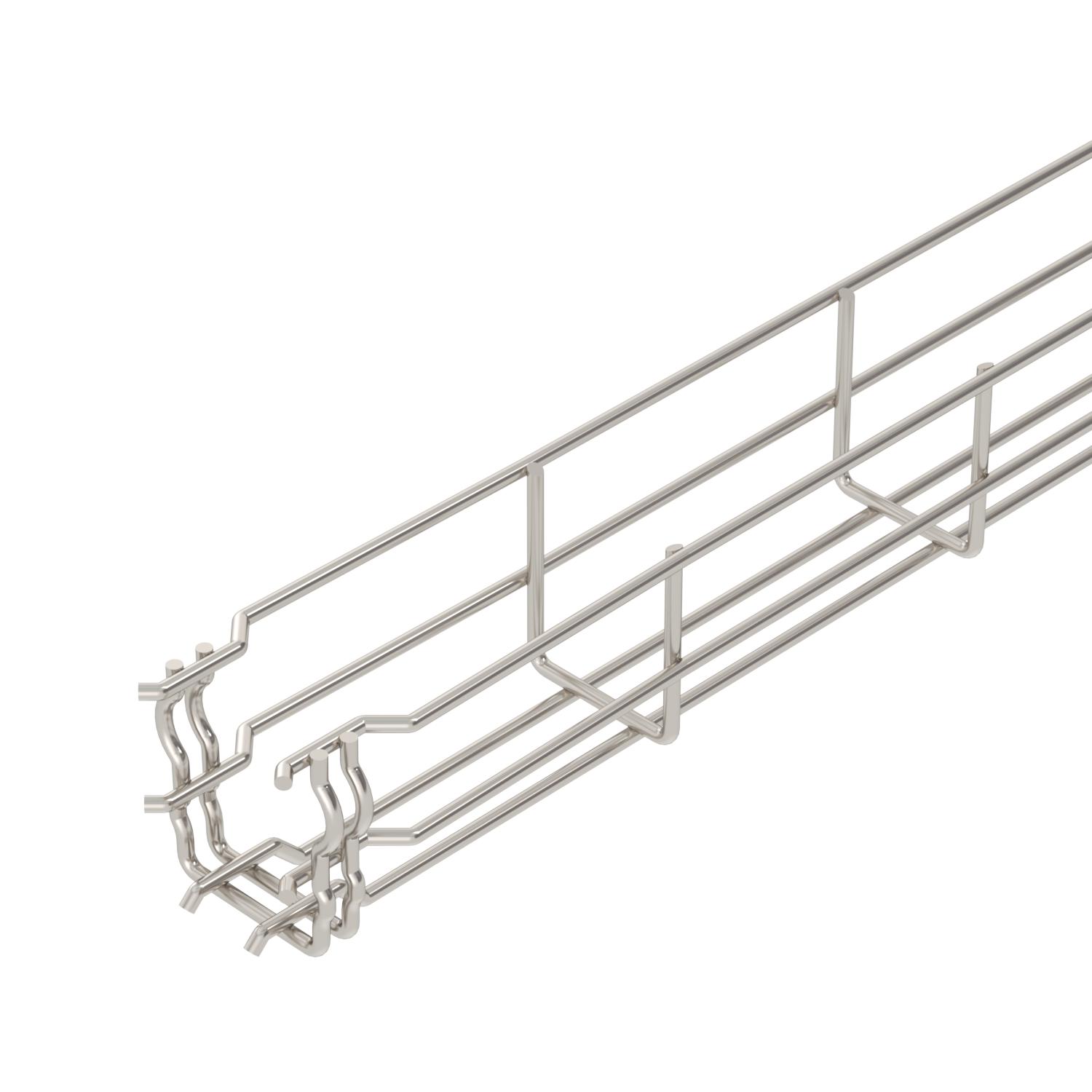

Gitterbakke GR-Magic® 55 A2

Art.nr. 6001070 | EAN 4012195430933

3000 mm
55 mm
Produkt beskrivelse

Produkt beskrivelse

Gitterbakke med tilpasset beslag i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • Tysk klasse E30 for bevarelse af funktionssikkerhed ved brand
  • Funktionsvedligeholdelsesklasse E60
  • Tysk klasse E90 for bevarelse af funktionssikkerhed ved brand
Tekniske data

Teknisk data

Belastningstype iht. IEC 61537 Type II
Bevarelse af funktionssikkerheden ved brand Ja
Brandsikring Funktionsbevaring kabelspecifik bærekonstruktion
Bredde 1,97 in
Bredde 50 mm

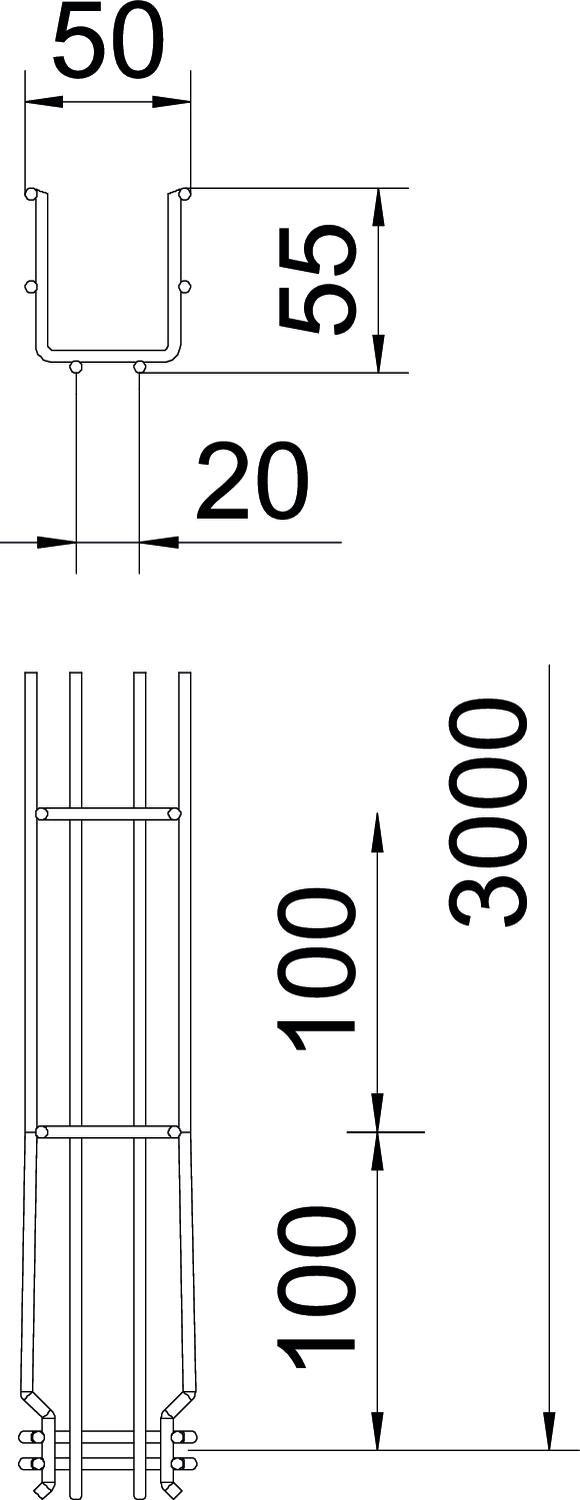

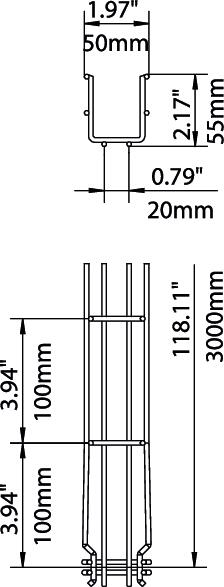

Dimension 55x50x3000
Effektivt tværsnit 16 cm²
Effektivt tværsnit 1600 mm²
Forbindelsestype kabelbæresystem Klik-fastgørelse
Højde 2,17 in
Højde 55 mm
Integreret skillevæg Uden
Længde 3000 mm
Mål B 52 mm
Mål H 58 mm
Materiale Rustfrit stål 1.4301
Model forbindelser integreret beslag
Overflade blank, efterbehandlet
Profilform U-form
Rustfrit stål, bejdset Ja
Skruefri forbindelse Ja
Støtteafstand 1,0m 0,35 kN/m
Støtteafstand 1,5m 0,2 kN/m
Støtteafstand 2,0m 0,1 kN/m
Støtteafstand 2,5m 0,1 kN/m
Tråd-diameter 3,9 mm

Tekniske data

Belastningsdiagram gitterbakke type GRM 55

Belastningsdiagram gitterbakke type GRM 55
  • Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
  • Støttebredde i m Støttebredde i m
  • Vangenedbøjning i mm ved tilladt kN/m Vangenedbøjning i mm ved tilladt kN/m
  • Belastningsskema ved prøvningsmetoden Belastningsskema ved prøvningsmetoden
  • Belastningskurve med kabelbakke-/kabelstigebredde i mm Belastningskurve med kabelbakke-/kabelstigebredde i mm
  • Vangenedbøjningskurve alt efter støttebredde Vangenedbøjningskurve alt efter støttebredde
Alle typer

Alle typer

Type Længde Bredde Højde Tråd-diameter Effektivt tværsnit Bevarelse af funktionssikkerheden ved brand Art.nr. Mængde Min. salgsenhed
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² Ja 6001070
3 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² Ja 6001072
3 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² Ja 6001074
3 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² Ja 6001076
3 m

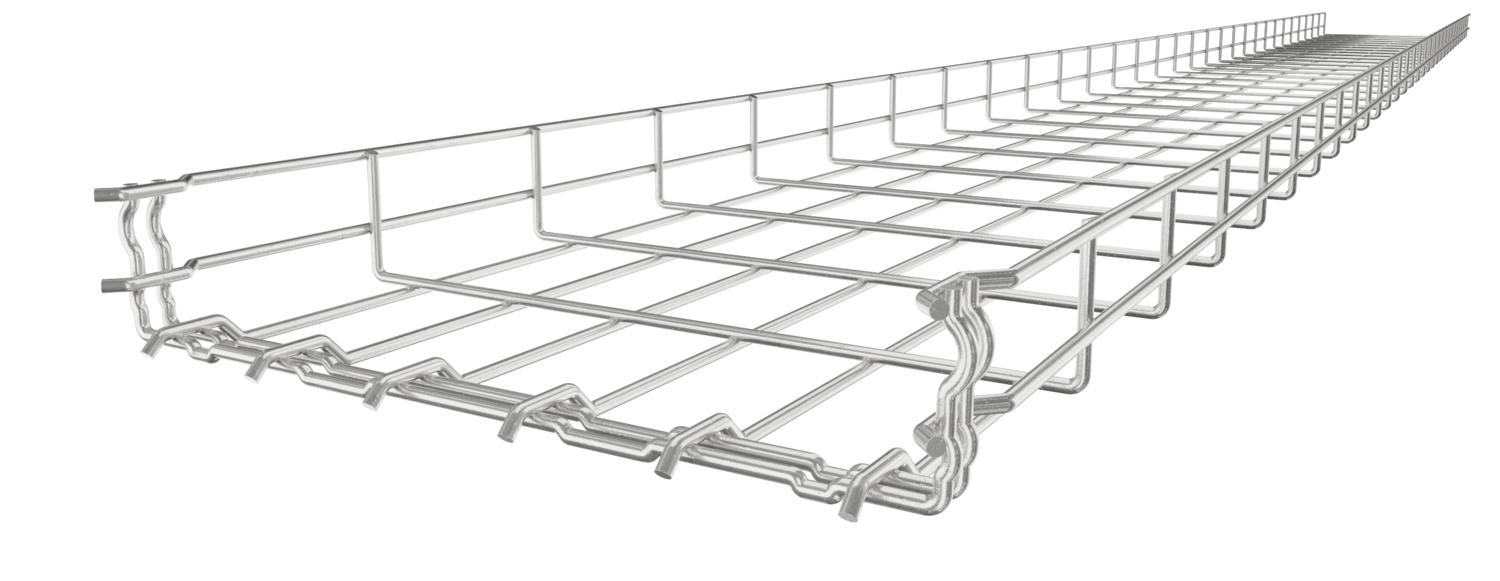

GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² Ja 6001078
3 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² Ja 6001080
3 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² Nej 6001082
3 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² Nej 6001085
3 m
Tilbehør

Tilbehør

Produkter Type Art.nr. Mængde Min. salgsenhed

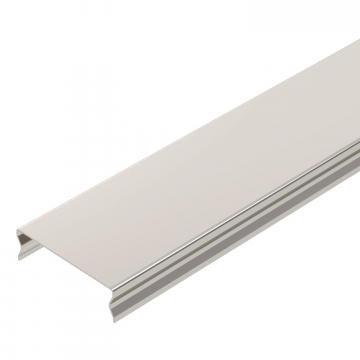

Dæksel til gitterbakke, går i indgreb A2 Dæksel til gitterbakke, går i indgreb A2 DGRR 50 A2 6001860
3 m

Montage tilbehør

Produkter Type Art.nr. Mængde Min. salgsenhed
Deleskinne 45 A2 Deleskinne 45 A2 TSG 45 A2 6062025
3 m
Klemstykke til fastgørelse af deleskinne Klemstykke til fastgørelse af deleskinne KS GR A2 6062282
30 Styk

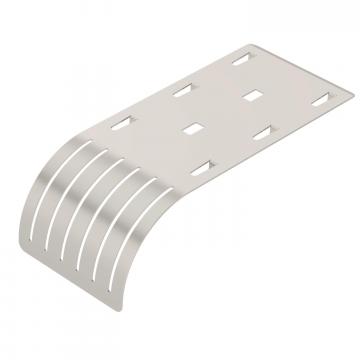

Kabeludgangsplade A2 Kabeludgangsplade A2 KAB GR A2 6220145
10 Styk
