- Produkt beskrivelse
-
Produkt beskrivelse

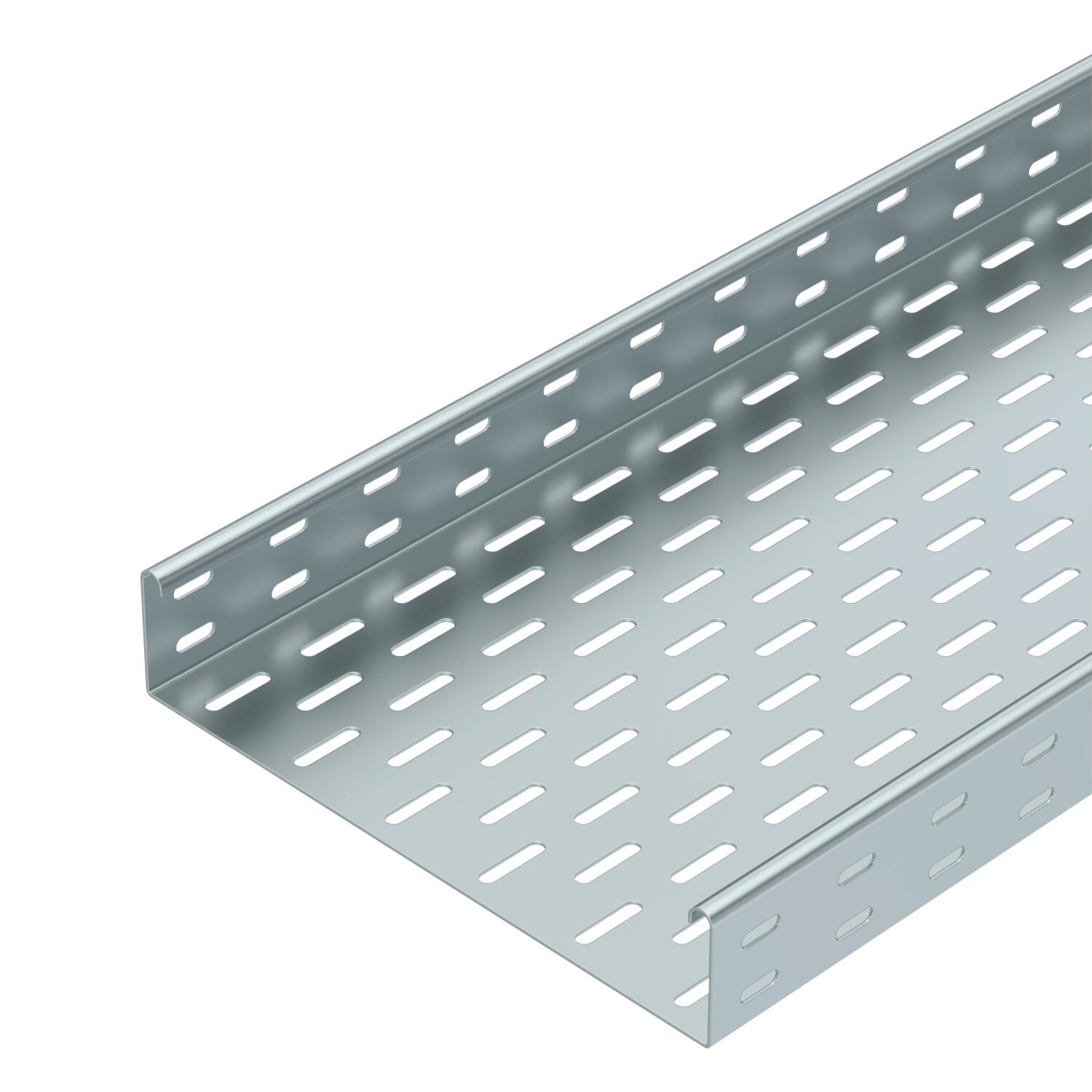

SKS 60 = kraftigt kabelbakkesystem med 60 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
- Tekniske data
-
Teknisk data

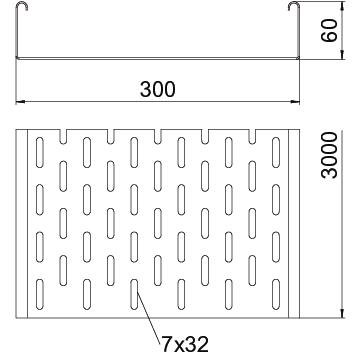

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Ja Brandsikring Funktionsbevaring standard-bærekonstruktion Bundperforering 7 x 32 Dimension 60 x 300 Dimension 60x300x3000 Effektivt tværsnit 178 cm² Effektivt tværsnit 17800 mm² Forbindelsestype kabelbæresystem skruet Leveringstilbehør Længdeforbindelse RLVL 60 Materiale Stål Med overdel Nej Model forbindelser medfølgende beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade båndgalvaniseret Pladetykkelse 0,06 in Pladetykkelse 1,5 mm Rustfrit stål, bejdset Nej Sidehuller Ja Udførelse til store afstande Nej Dimensioner
Bredde 12 in Bredde 300 mm Højde 60 mm Højde 2 in Længde 10 ft Længde 3000 mm Mål B 300 mm Belastninger
Støtteafstand 1,5m 2,65 kN/m Støtteafstand 2,0m 1,8 kN/m Støtteafstand 2,5m 1,15 kN/m Støtteafstand 3,0m 0,5 kN/m Tekniske data
Belastningsdiagram kabelbakke type SKS 60
- Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
- Støttebredde i m
- Vangenedbøjning i mm ved tilladt kN/m
- Belastningsskema ved prøvningsmetoden
- Belastningskurve med kabelbakke-/kabelstigebredde i mm
- Vangenedbøjningskurve alt efter støttebredde
- Alle typer
-
Alle typer
- Downloads
-
Datablad SKS 630 FS / 6056296 , 0.62MB , pdfVejledning KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfOverensstemmelseserklæring SKS 630 FS / 6056296 , 0.18MB , pdfUK overensstemmenlseserklæring SKS 630 FS / 6056296 , 0.14MB , pdfREACH Overensstemmelseserklæring SKS 630 FS / 6056296 , 0.12MB , pdfRoHS Overensstemmelseserklæring SKS 630 FS / 6056296 , 0.12MB , pdfBæredygtighedsrapport Bæredygtighedsrapport kabelføringssystemer , 2.00MB , pdfUdvalgshjælp Auswahlhilfe Kabelrinnen, schraubbar , 0.31MB , pdfMonteringsvejledning Monteringsvejledning til skrubare kabelbakkesystemer , 9.41MB , pdf
