- Produkt beskrivelse
-
Produkt beskrivelse

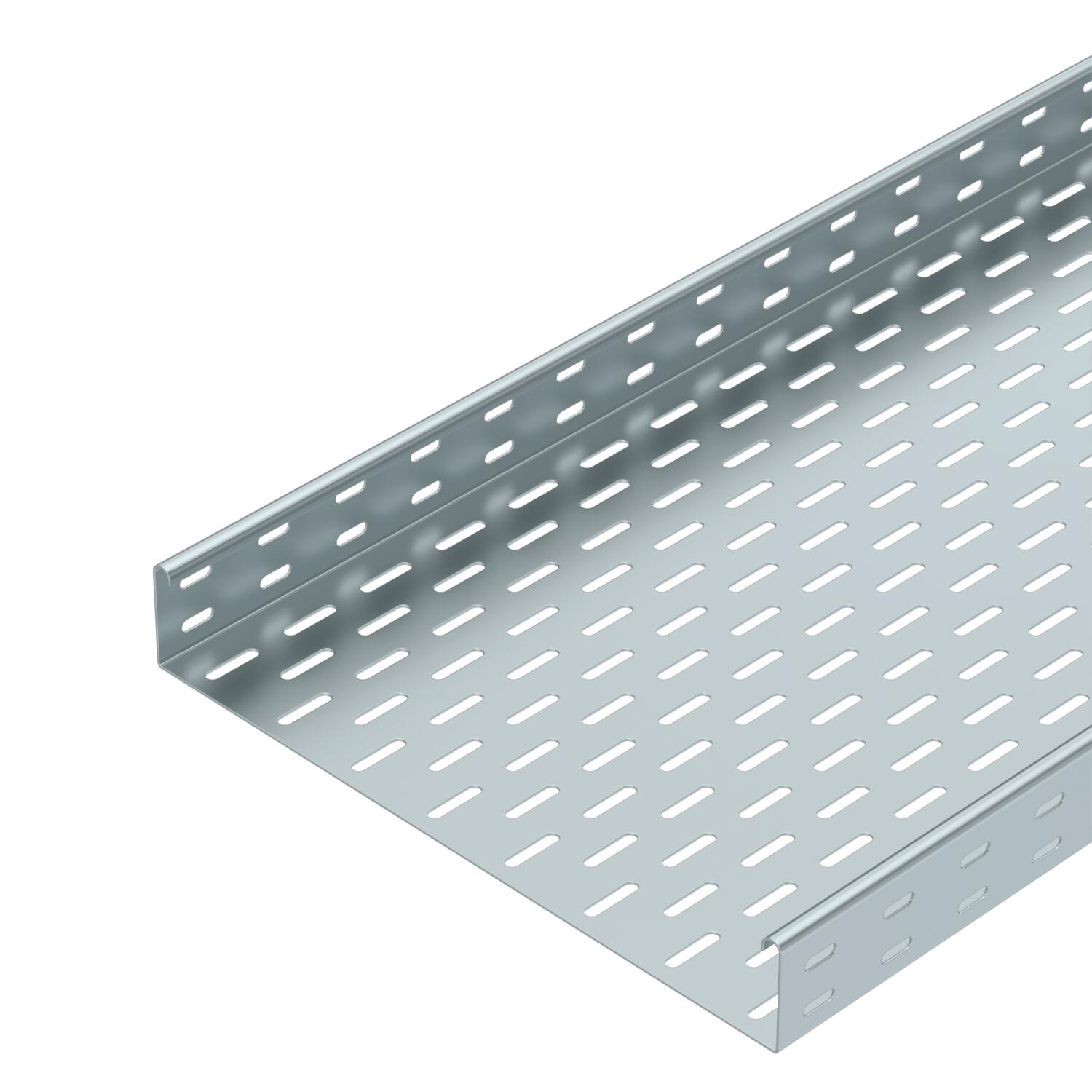

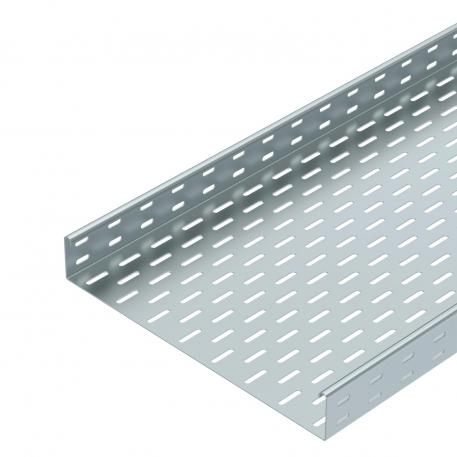

SKS 60 = kraftigt kabelbakkesystem med 60 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
- Tekniske data
-
Teknisk data
Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bundperforering 7 x 32 Dimension 60 x 400 Dimension 60x400x3000 Effektivt tværsnit 238 cm² Effektivt tværsnit 23800 mm² Forbindelsestype kabelbæresystem skruet Leveringstilbehør Længdeforbindelse RLVL 60 Materiale Stål Med overdel Nej Model forbindelser medfølgende beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade båndgalvaniseret Pladetykkelse 1,5 mm Pladetykkelse 0,06 in Rustfrit stål, bejdset Nej Sidehuller Ja Udførelse til store afstande Nej Dimensioner

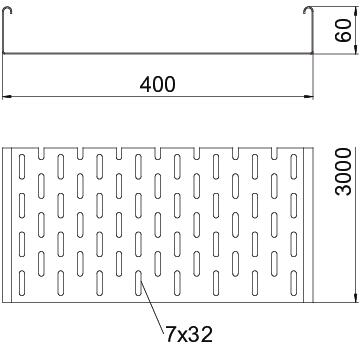

Bredde 400 mm Bredde 16 in Højde 60 mm Højde 2 in Længde 10 ft Længde 3000 mm Mål B 400 mm Belastninger
Støtteafstand 1,5m 2,65 kN/m Støtteafstand 2,0m 1,8 kN/m Støtteafstand 2,5m 1,15 kN/m Støtteafstand 3,0m 0,5 kN/m Tekniske data
Belastningsdiagram kabelbakke type SKS 60
- Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
- Støttebredde i m
- Vangenedbøjning i mm ved tilladt kN/m
- Belastningsskema ved prøvningsmetoden
- Belastningskurve med kabelbakke-/kabelstigebredde i mm
- Vangenedbøjningskurve alt efter støttebredde
- Alle typer
-
Alle typer
