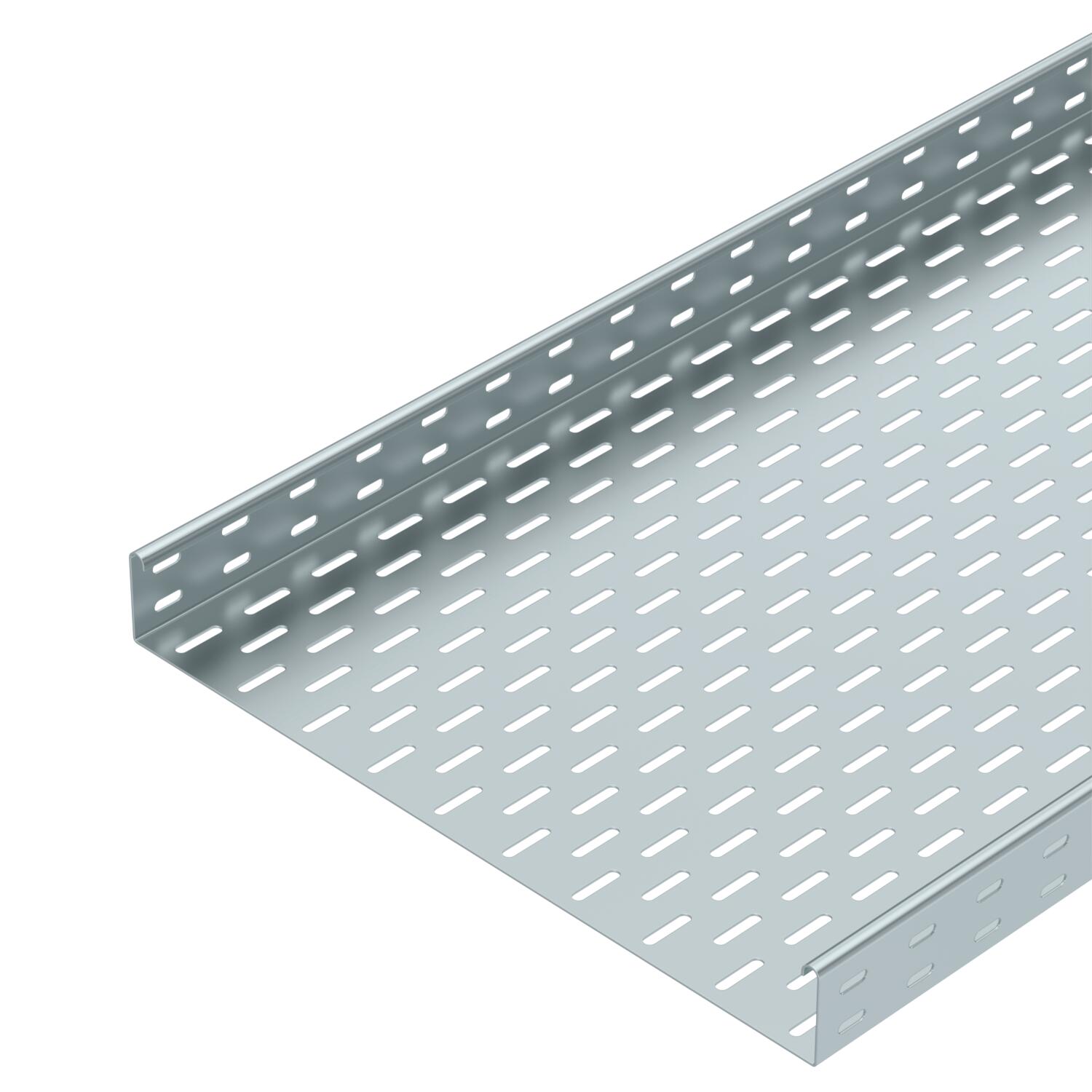

Kabelbakke SKS 60 FS

Art.nr. / Type

Længde	3000 mm

Bredde

Pladetykkelse	1,5 mm

Bevarelse af funktionssikkerheden ved brand

Materiale	Stål

Overflade	båndgalvaniseret

Produkt beskrivelse

Produkt beskrivelse

SKS 60 = kraftigt kabelbakkesystem med 60 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Belastningstype iht. IEC 61537	Type II
Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	500 mm
Bredde	20 in
Bundperforering	7 x 32
CO₂ fodaftryk (GWP) fra vugge til port	17,8199 kg CO₂e / 1 meter
Dimension	60 x 500
Dimension	60x500x3000
Effektivt tværsnit	29800 mm²
Effektivt tværsnit	298 cm²
Farve	zinc
Forbindelsestype kabelbæresystem	skruet
Højde	2 in
Højde	60 mm
Længde	3000 mm
Længde	10 ft
Mål B	500 mm

Maß W	500 mm
Materiale	Stål
Med overdel	Nej
Model forbindelser	medfølgende beslag
Monteringshul i bunden	Ja
NATO-hulbillede	Nej
Overflade	båndgalvaniseret
Pladetykkelse	0,06 in
Pladetykkelse	1,5 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 1,5m	2,65 kN/m
Støtteafstand 2,0m	1,8 kN/m
Støtteafstand 2,5m	1,15 kN/m
Støtteafstand 3,0m	0,5 kN/m
Udførelse til store afstande	Nej

Tekniske data

Alle typer

Type	Længde	Bredde	Pladetykkelse	Bevarelse af funktionssikkerheden ved brand	Materiale	Overflade	Art.nr.	Mængde	Min. salgsenhed
SKS 610 FS	3000 mm	100 mm	1,5 mm	Ja	Stål	båndgalvaniseret	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	Ja	Stål	båndgalvaniseret	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	Ja	Stål	båndgalvaniseret	6056202	m	6 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	Ja	Stål	båndgalvaniseret	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	Nej	Stål	båndgalvaniseret	6056601	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Længdeforbindelse FS	RLVK 60 FS	6067093	Styk	10 Styk
Samleliste FS	SSLB 500 FS	7070225	Styk	20 Styk
45° bøjning 60 FS	RB 45 650 FS	6036110	Styk	1 Styk
90°-bøjning 60 FS	RB 90 650 FS	6036570	Styk	1 Styk
Bøjning vinklen kan indstilles 60 FS	RB W 650 FS	6037110	Styk	1 Styk
Monterings-forgreningsstykke 60 FS	RAA 650 FS	6042121	Styk	1 Styk
T-stykke 60 FS	RT 650 FS	6038110	Styk	1 Styk
Kryds 60 FS	RK 650 FS	7027319	Styk	1 Styk
Låg med vrider FS	DRL 500 FS	6052509	m	3 m
Deleskinne 60 FS	TSG 60 FS	6062068	m	45 m
