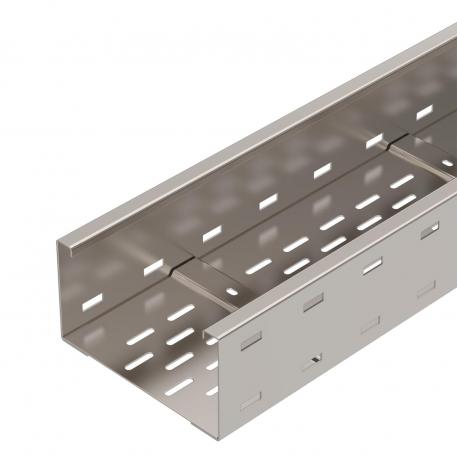

Kabelbakke til stor spændvidde WKSG 110 A2
Art.nr. 6098161 | EAN 4012195683506
- Produkt beskrivelse
-
Produkt beskrivelseKabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 110 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Længdebeslag type WRVL 110 skal bestilles separat i passende antal.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Dimension 110 X 200 Dimension 110x200x6000 Effektivt tværsnit 202 cm² Effektivt tværsnit 20200 mm² Farve specialstål Forbindelsestype kabelbæresystem skruet Magnetisk skærmdæmpning med dæksel 50 dB Magnetisk skærmdæmpning uden dæksel 20 dB Materiale Rustfrit stål 1.4301 Model forbindelser uden beslag Monteringshul i bunden Ja Nyttelængde 6000 mm Overflade blank, efterbehandlet Pladetykkelse 2 mm Produktserie WKSG-serie ROHS-medholdelig Ja Rustfrit stål, bejdset Nej Sidehuller Ja Udførelse til store afstande Ja Dimensioner

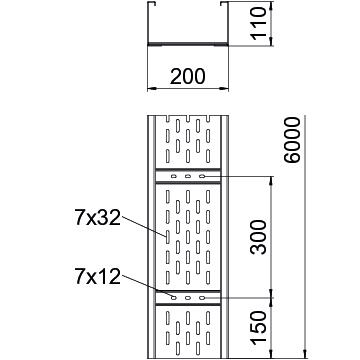

Bredde 200 mm Højde 110 mm Længde 6000 mm Mål B 200 mm Mål L 6000 mm Belastninger
Støtteafstand 3,0m 2,5 kN/m Støtteafstand 3,5m 2,01 kN/m Støtteafstand 4,0m 1,6 kN/m Støtteafstand 4,5m 1,32 kN/m Støtteafstand 5,0m 1,1 kN/m Støtteafstand 6,0m 0,75 kN/m Støtteafstand 7,0m 0,45 kN/m Støtteafstand 8,0m 0,2 kN/m CO2-aftryk (Product Carbon Footprint)
Beregningsdato CO2-værdi 2025-05-14T00:00:00.000+0200 CO2 fodaftryk (GWP) fra vugge til port 35,9073 kg CO2e / 1 meter CO₂ Footprint (GWP) 35,9073 kg CO₂e Declared Unit Meter Declared Unit Quantity 1 Tekniske data

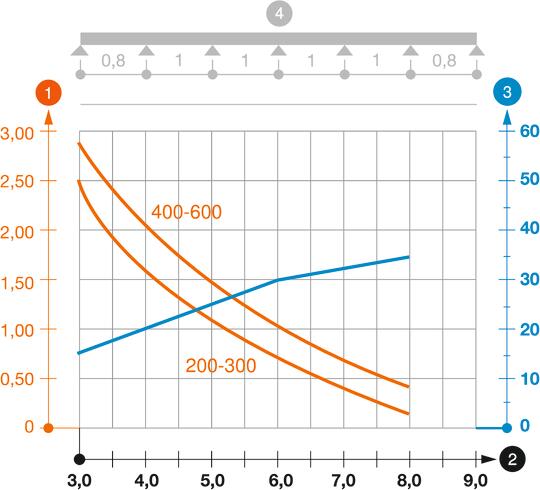

Belastningsdiagram kabelbakke til store afstande type WKSG 110
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

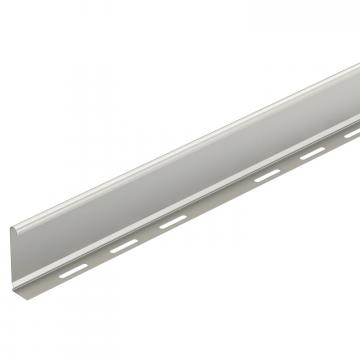

Deleskinne 85 A2
