Kabelbakke til stor spændvidde WKSG 110 A2
Art.nr. 6098165 | EAN 4012195683513
- Produkt beskrivelse
-

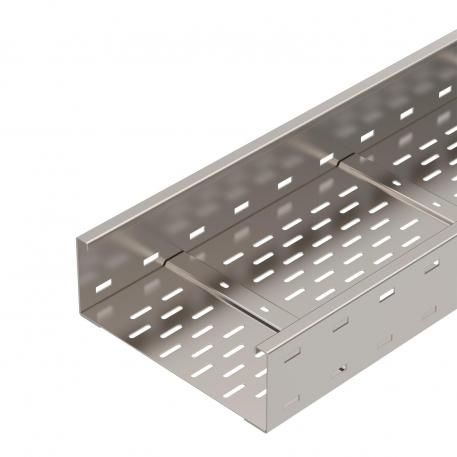

Produkt beskrivelseKabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 110 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Længdebeslag type WRVL 110 skal bestilles separat i passende antal.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Dimension 110x300x6000 Dimension 110 X 300 Effektivt tværsnit 30500 mm² Effektivt tværsnit 305 cm² Farve specialstål Forbindelsestype kabelbæresystem skruet Magnetisk skærmdæmpning med dæksel 50 dB Magnetisk skærmdæmpning uden dæksel 20 dB Materiale Rustfrit stål 1.4301 Model forbindelser uden beslag Monteringshul i bunden Ja Nyttelængde 6000 mm Overflade blank, efterbehandlet Pladetykkelse 2 mm Produktserie WKSG-serie ROHS-medholdelig Ja Rustfrit stål, bejdset Nej Sidehuller Ja Udførelse til store afstande Ja Dimensioner

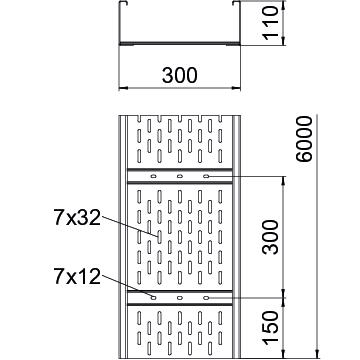

Bredde 300 mm Højde 110 mm Længde 6000 mm Mål B 300 mm Mål L 6000 mm Belastninger
Støtteafstand 3,0m 2,5 kN/m Støtteafstand 3,5m 2,01 kN/m Støtteafstand 4,0m 1,6 kN/m Støtteafstand 4,5m 1,32 kN/m Støtteafstand 5,0m 1,1 kN/m Støtteafstand 6,0m 0,75 kN/m Støtteafstand 7,0m 0,45 kN/m Støtteafstand 8,0m 0,2 kN/m CO2-aftryk (Product Carbon Footprint)
Beregningsdato CO2-værdi 2025-05-14T00:00:00.000+0200 CO2 fodaftryk (GWP) fra vugge til port 41,4816 kg CO2e / 1 meter CO₂ Footprint (GWP) 41,4816 kg CO₂e Declared Unit Meter Declared Unit Quantity 1 Tekniske data
Belastningsdiagram kabelbakke til store afstande type WKSG 110
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Dæksel med vrider A2
WDRL 1116 30 A2 6227362 3 m
Deleskinne 85 A2
TSG 85 A2 6062173 3 m - Downloads
-
Datablad WKSG 130 A2 / 6098165 , 0.28MB , pdfEU-overensstemmelseserklæring WKSG 130 A2 / 6098165 , 0.13MB , pdfUK overensstemmenlseserklæring WKSG 130 A2 / 6098165 , 0.09MB , pdfREACH Overensstemmelseserklæring WKSG 130 A2 / 6098165 , 0.12MB , pdfRoHS Overensstemmelseserklæring WKSG 130 A2 / 6098165 , 0.12MB , pdfMiljøvaredeklaration (EPD) WKSG 130 A2 / 6098165 , 2.03MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
