Kabelbakke til stor spændvidde WKSG 110 A2

Art.nr. / Type

Bevarelse af funktionssikkerheden ved brand	Nej

Længde	6000 mm

Bredde

Pladetykkelse	2 mm

Produkt beskrivelse

Produkt beskrivelse

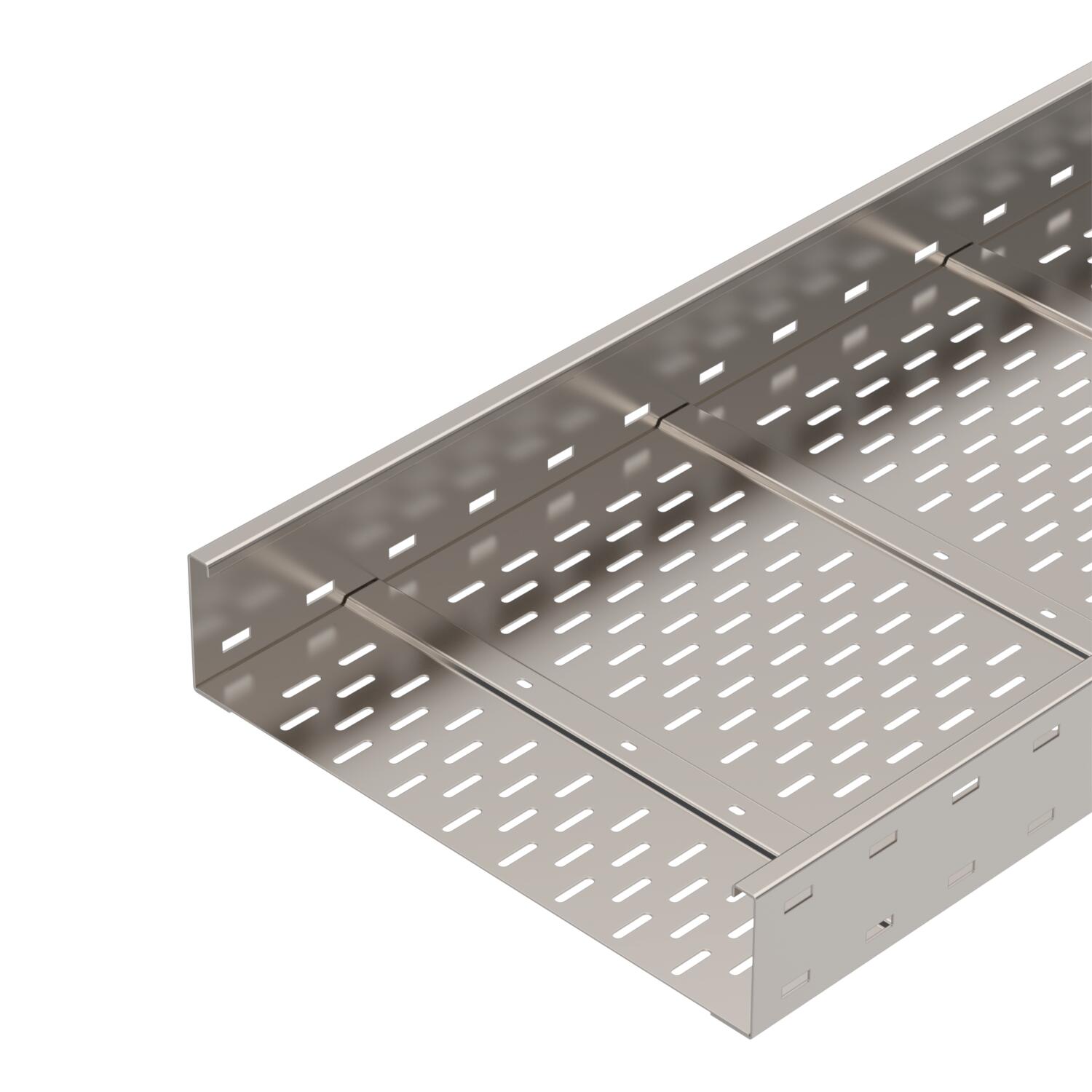

Kabelbakkesystem med stor spændvidde, perforeret, med sidehøjde 110 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.

Tekniske data

Bevarelse af funktionssikkerheden ved brand	Nej
Bredde	500 mm
CO₂ fodaftryk (GWP) fra vugge til port	54,2928 kg CO₂e / 1 meter

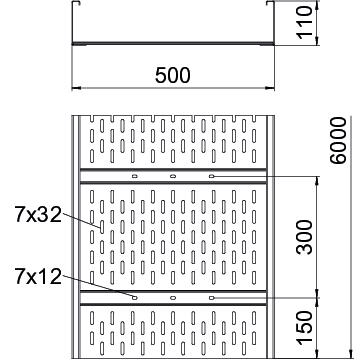

Dimension	110 X 500
Dimension	110x500x6000
Effektivt tværsnit	51100 mm²
Effektivt tværsnit	511 cm²
Farve	specialstål
Forbindelsestype kabelbæresystem	skruet
Højde	110 mm
Længde	6000 mm
Magnetisk skærmdæmpning med dæksel	50 dB
Magnetisk skærmdæmpning uden dæksel	20 dB
Mål B	500 mm
Mål L	6000 mm
Materiale	Rustfrit stål 1.4301

Model forbindelser	uden beslag
Monteringshul i bunden	Ja
Nyttelængde	6000 mm
Overflade	blank, efterbehandlet
Pladetykkelse	2 mm
Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Støtteafstand 3,0m	2,9 kN/m
Støtteafstand 3,5m	2,43 kN/m
Støtteafstand 4,0m	2 kN/m
Støtteafstand 4,5m	1,72 kN/m
Støtteafstand 5,0m	1,5 kN/m
Støtteafstand 6,0m	1 kN/m
Støtteafstand 7,0m	0,7 kN/m
Støtteafstand 8,0m	0,4 kN/m
Udførelse til store afstande	Ja

Tekniske data

Alle typer

Type	Bevarelse af funktionssikkerheden ved brand	Længde	Bredde	Pladetykkelse	Art.nr.	Mængde	Min. salgsenhed
WKSG 120 A2	Nej	6000 mm	200 mm	2 mm	6098161	m	6 m
WKSG 130 A2	Nej	6000 mm	300 mm	2 mm	6098165	m	6 m
WKSG 140 A2	Nej	6000 mm	400 mm	2 mm	6098169	m	6 m
WKSG 150 A2	Nej	6000 mm	500 mm	2 mm	6098173	m	6 m
WKSG 160 A2	Nej	6000 mm	600 mm	2 mm	6098177	m	6 m
