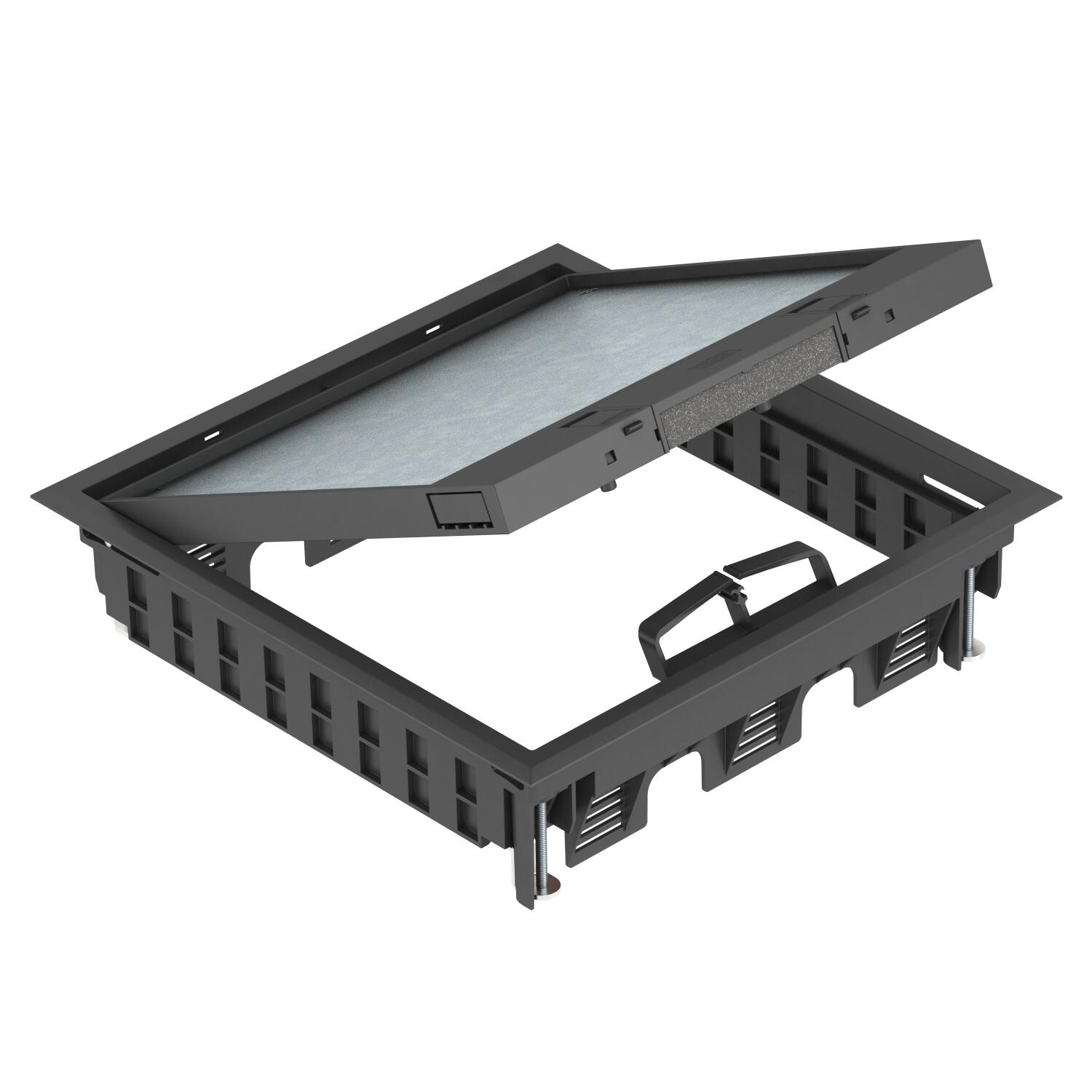

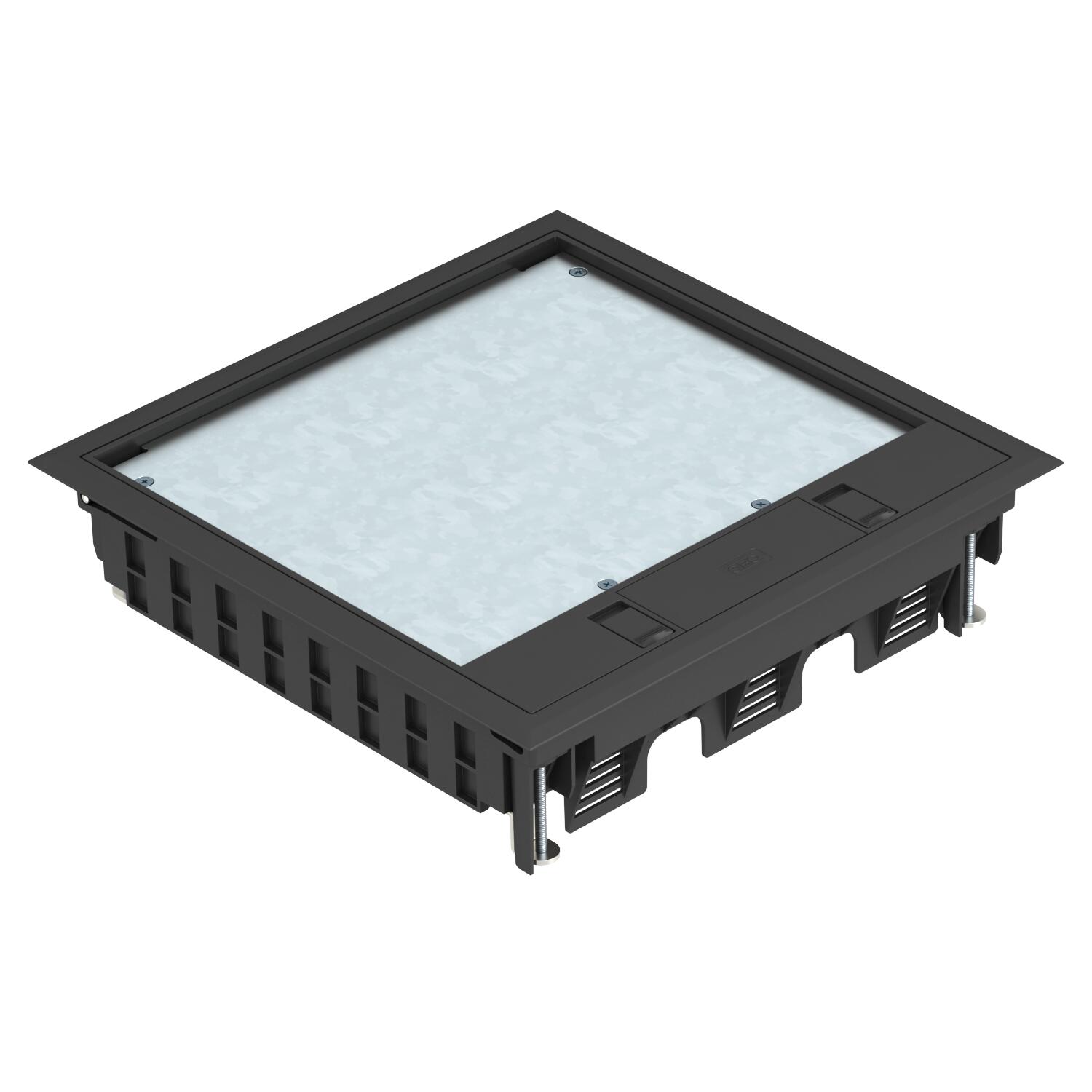

Komponentindsats GES9-3S med låseskyder
Art.nr. 7405085 | EAN 4012196460557
- Produkt beskrivelse
-
Produkt beskrivelseKomponentindsats med låseskyder til op til 12 Modul 45-enkeltenheder i 3 universalholdere UT4, anvendelse i kanalsystemer og systemgulve i indendørs områder.
Gulvbelægningsudsparing i det hængslede dæksel forudindstillet til 5 mm, om nødvendigt også justerbar til 10 mm.
Gulvboks med låseskyder, 3-sporet, til montering af monteringsholder MT4. 3 dækplader af typen APMT5 kan installeres.
Gulvbelægningsudsparing i låget forindstillet til 5 mm, kan også indstilles til 10 mm ved behov.
Op til 9 installationsenheder kan anvendes med 50'er-centralplade.
-
- Tekniske data
-
Teknisk data

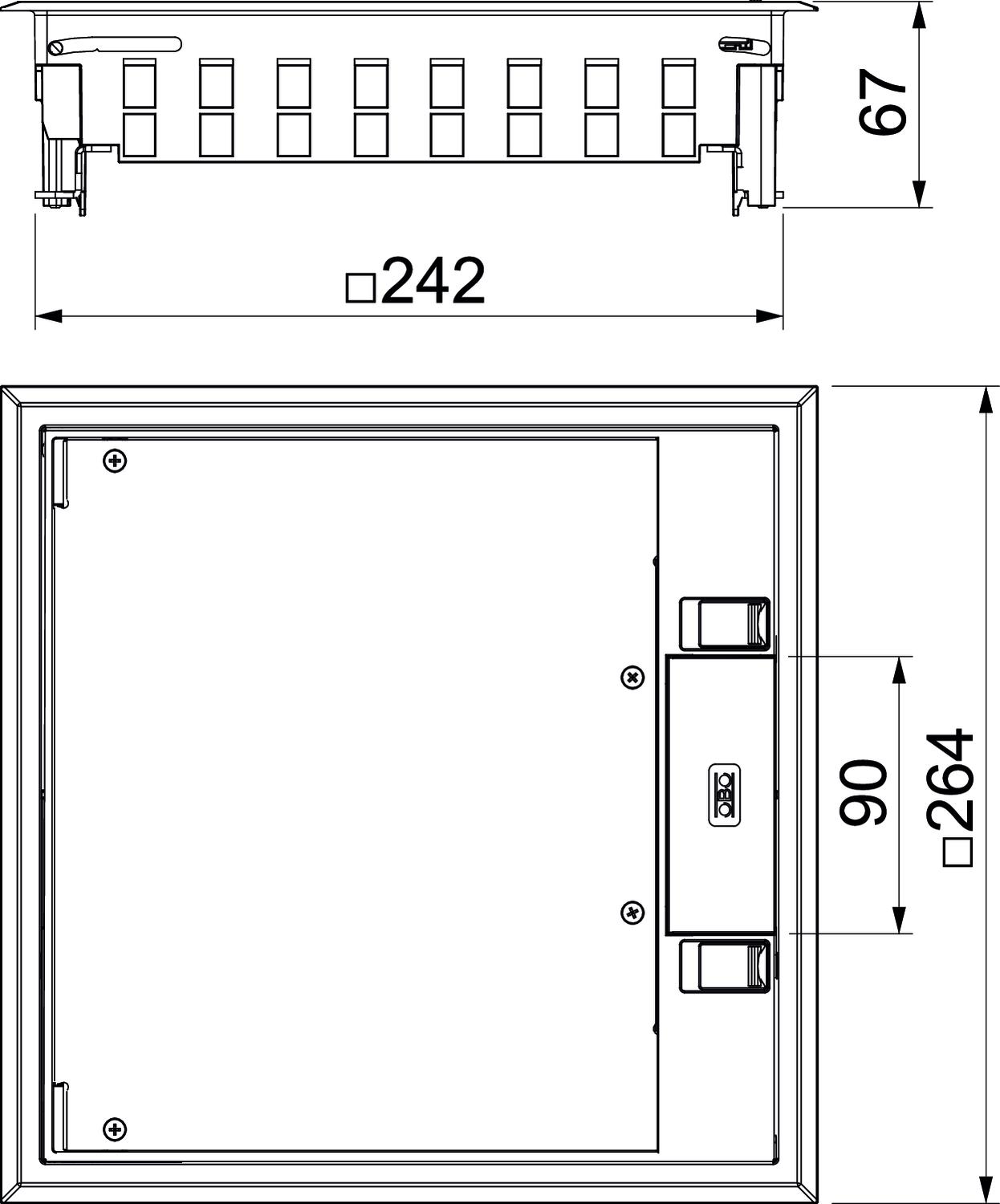

Åbningsmekanisme Låseskyder Antal indlægsdåser 3 Antal komponenter, der kan indbygges 12 Beskyttelsesgrad IK-kode IK08 Bredde indvendigt mål 244 mm Bredde udvendigt mål 264 mm CO2 fodaftryk (GWP) fra vugge til port 5,8682 kg CO2e / 1 Styk Dimension 264x264x67 Egnet til gulvkanaler Ja Egnet til gulvkanaler som er dækket med cement Ja Egnet til lukkede gulvkanaler i plan med gulvet Nej Egnet til montering af dobbeltbund Ja Egnet til montering i hulrumsgulv Ja Egnet til våd rengøring Nej Farve grafitsort; RAL 9011 Floor covering thickness max. 10 mm Godkendelser VDE Gulvbelægnings-beskyttelsesramme Ja Gulvbelægningstykkelse 5 mm Gulvhøjde min. 73 mm Gulvpleje Tør Højde 67 mm Kapslingsklasse (IP) i benyttet tilstand IP20 Kapslingsklasse (IP) i ubenyttet tilstand IP40 Komponentholder til montering af indlægsdåser Ja Lodret belastning, lille areal indtil 3.000 N Lodret belastning, stort areal indtil 5.000 N Længde indbygningsmål 244 mm Længde udvendigt mål 264 mm Mål h 73 mm Materiale Polyamid Med gulvbelægningsudsparing Ja Model til tung last Nej Monteringsdybde 73 mm Nominel størrelse til monteringsenheder 9 Rammeudførelse Ramme med tæppekant Spændområde D maks. 76 mm Spændområde D min. 8 mm Type monteringssystem UT4 Tætningsmonteringsmulighed Nej Udførelse Kvadratiske Udførelse ledningsudgang Drejeligt ledningsudtag - Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Forlænger til variabelt ophæng
GES RV 7407536 2 Styk
Monteringsholder til tilslutningsbøsninger til datateknik, systemlængde 208 mm
MTU 3 7407840 1 Styk
Universalholder UT4, med afdækningsplade til Modul 45®-apparater, systemlængde 208 mm
UT4 45 4 7408727 5 Styk - Downloads
-
