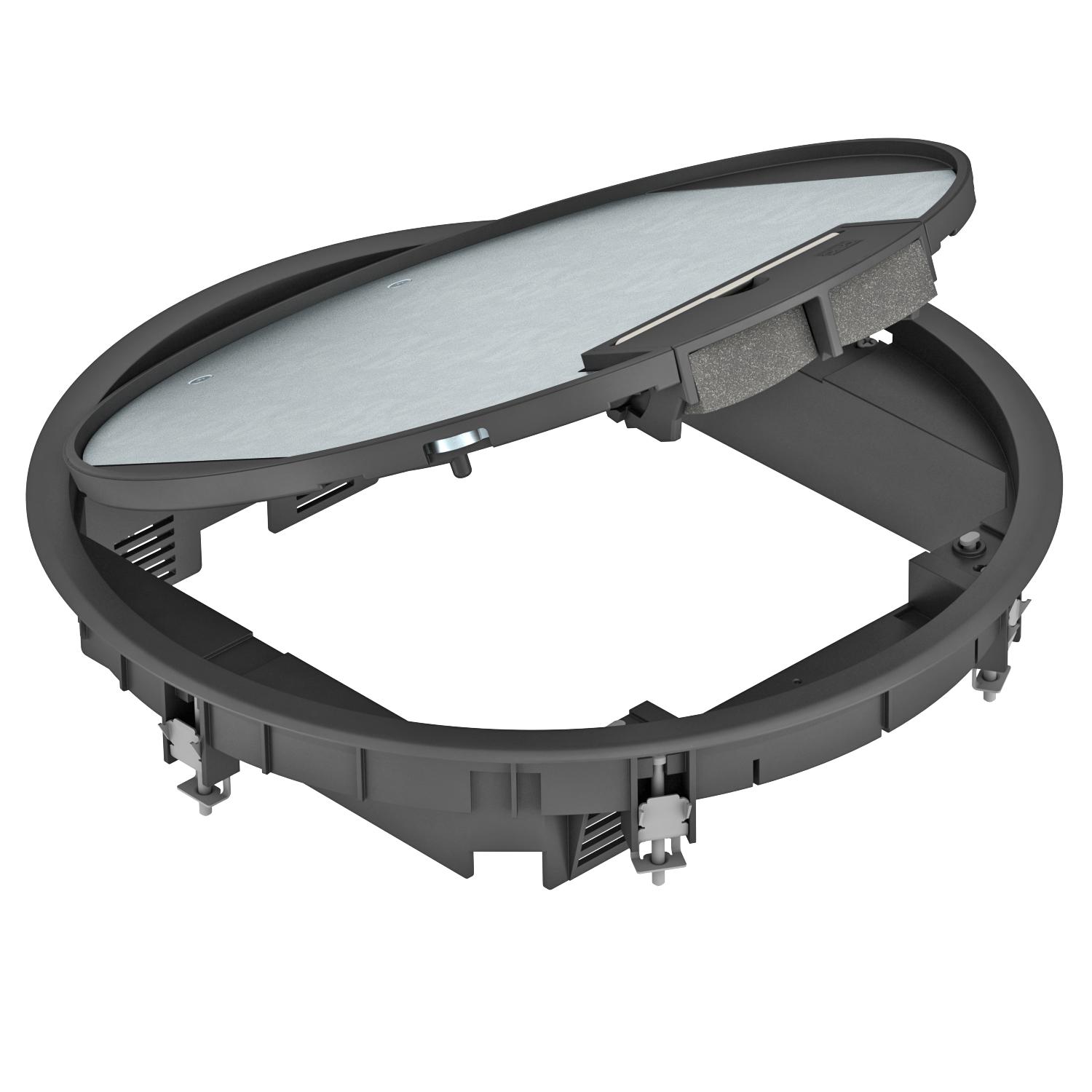

Komponentindsats GESR9 med gribebøjle

Art.nr. / Type

Gulvbelægningstykkelse	5

Nominel størrelse til monteringsenheder

Farve

Produkt beskrivelse

Produkt beskrivelse

Gulvboks med gribebøjle til op til 12 Modul 45-enkeltenheder i 3 universalholdere UT4, anvendelse i kanalsystemer og systemgulve i indendørs områder.

Op til 9 stk. installationsmoduler med 50er-centralplade kan anvendes.

Tekniske data

Åbningsmekanisme	Gribebøjle
Antal indlægsdåser	3
Antal komponenter, der kan indbygges	12
Beskyttelsesgrad IK-kode	IK08
Bredde	324 mm
CO2 fodaftryk (GWP) fra vugge til port	6,8207 kg CO2e / 1 Styk

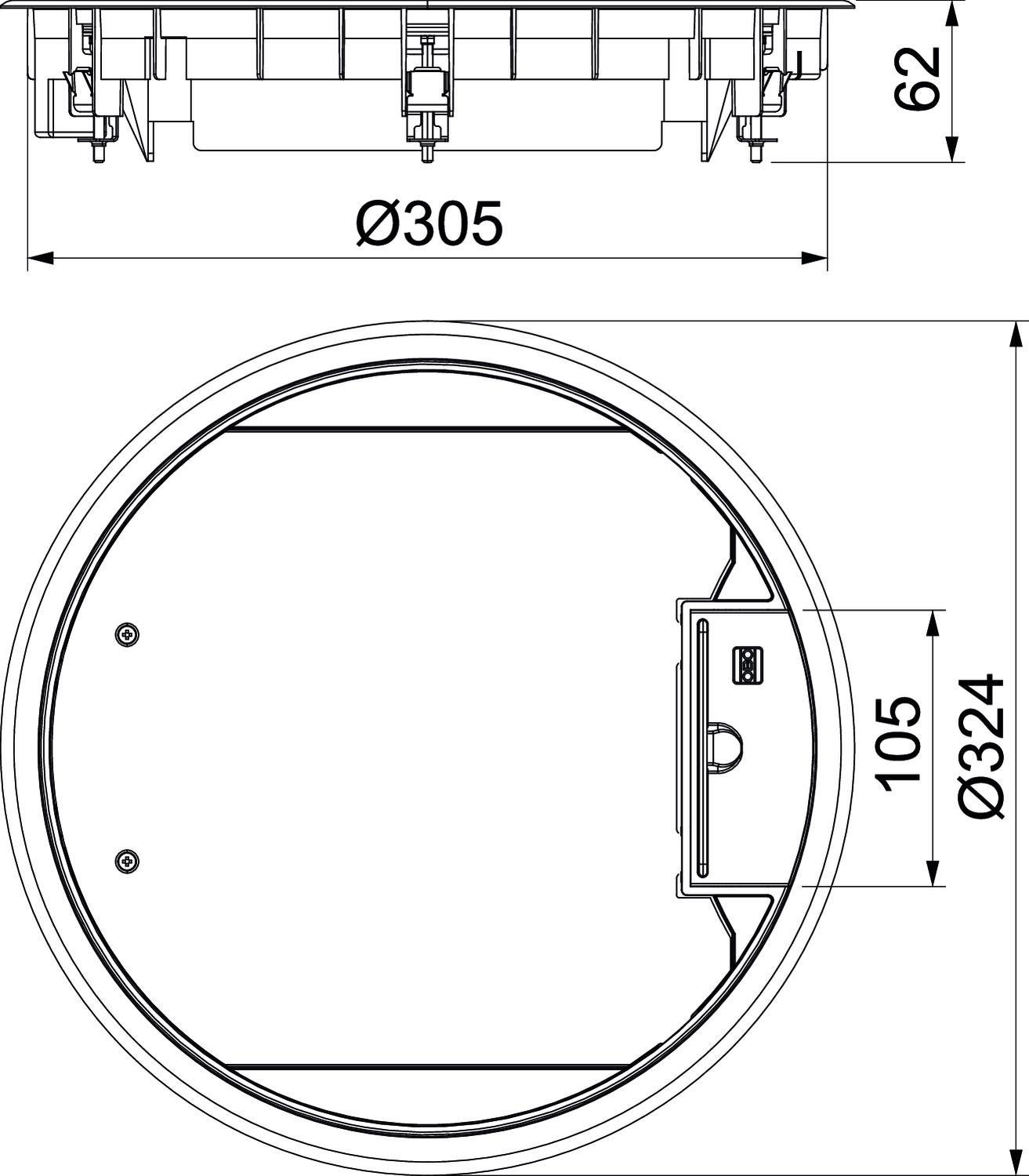

Dimension	Ø324x61
Egnet til gulvkanaler	Ja
Egnet til gulvkanaler som er dækket med cement	Ja
Egnet til lukkede gulvkanaler i plan med gulvet	Nej
Egnet til montering af dobbeltbund	Ja
Egnet til montering i hulrumsgulv	Ja
Egnet til våd rengøring	Nej
Farve	grafitsort; RAL 9011
Godkendelser	VDE
Gulvbelægnings-beskyttelsesramme	Ja
Gulvbelægningstykkelse	5 mm
Gulvhøjde min.	73 mm
Gulvpleje	Tør

Højde	62 mm
Kapslingsklasse (IP) i benyttet tilstand	IP20
Kapslingsklasse (IP) i ubenyttet tilstand	IP40
Komponentholder til montering af indlægsdåser	Ja
Lodret belastning, lille areal	indtil 3.000 N
Lodret belastning, stort areal	indtil 5.000 N
Længde	324 mm
Materiale	Polyamid
Med gulvbelægningsudsparing	Ja
Model til tung last	Nej
Monteringsdiameter	305
Monteringsdybde	73 mm
Nominel størrelse til monteringsenheder	R9
Spændområde D maks.	30 mm
Spændområde D min.	9 mm
Type monteringssystem	MT4 / GB3
Udførelse	Rund
Udførelse ledningsudgang	Drejeligt ledningsudtag
Udv. diameter	324 mm

Alle typer

Alle typer

Type	Gulvbelægningstykkelse	Nominel størrelse til monteringsenheder	Farve	Art.nr.	Mængde	Min. salgsenhed
GES9-3B U 9011	5	9	Gribebøjle	7405079	Styk	1 Styk
GES9-3S U 9011	5	9	Låseskyder	7405085	Styk	2 Styk
GESR9-2U12T 9011	5	R9	grafitsort; RAL 9011	7405466	Styk	1 Styk
GESR9 U 9011	5	R9	grafitsort; RAL 9011	7405532	Styk	1 Styk

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Forlænger til variabelt ophæng	GES RV	7407536	Styk	2 Styk
Monteringsholder til tilslutningsbøsninger til datateknik, systemlængde 208 mm	MTU 3	7407840	Styk	1 Styk
Universalholder UT4, med afdækningsplade til Modul 45®-apparater, systemlængde 208 mm	UT4 45 4	7408727	Styk	5 Styk
