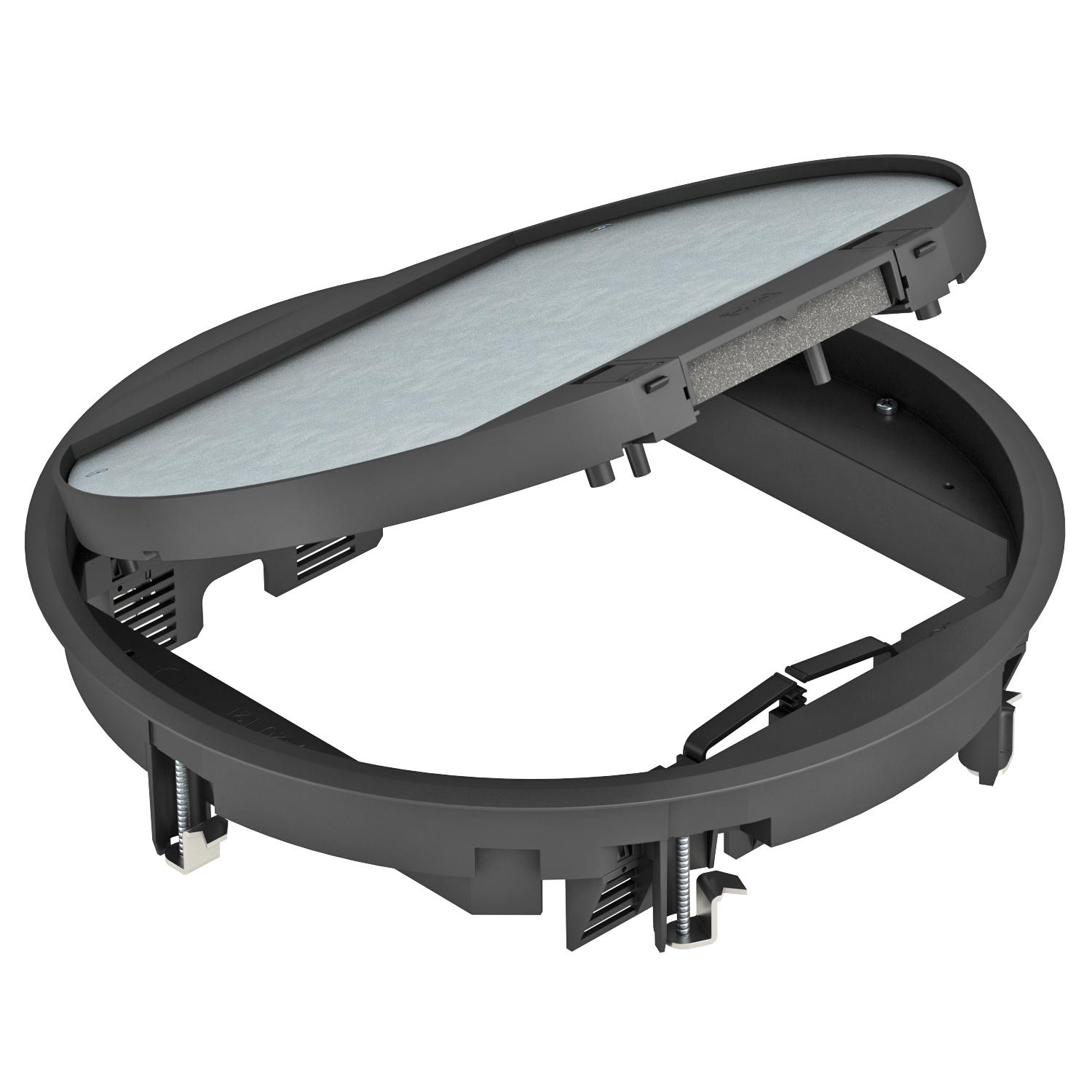

Komponentindsats GESR9 med låseskyder
Art.nr. 7405466 | EAN 4012195840725
- Produkt beskrivelse
-
Produkt beskrivelseKomponentindsats med låseskyder til op til 12 Modul 45-enkeltkomponenter i 3 universalholdere UT4, anvendelse i kanalsystemer og systemgulve i indendørs områder.
Gulvbelægningsudsparing i låget 5 mm, om nødvendigt også justerbar til 3, 10 eller 12 mm.
Gulvboks med låseskyder, 3-sporet, til montering af monteringsholder MT4. 3 dækplader af typen APMT5 kan installeres.
Gulvbelægningsudsparing i det hængslede dæksel forudindstillet til 5 mm, om nødvendigt også justerbar til 3, 10 eller 12 mm.
Op til 9 stk. installationsmoduler med 50er-centralplade kan anvendes.
-
- Tekniske data
-
Teknisk data

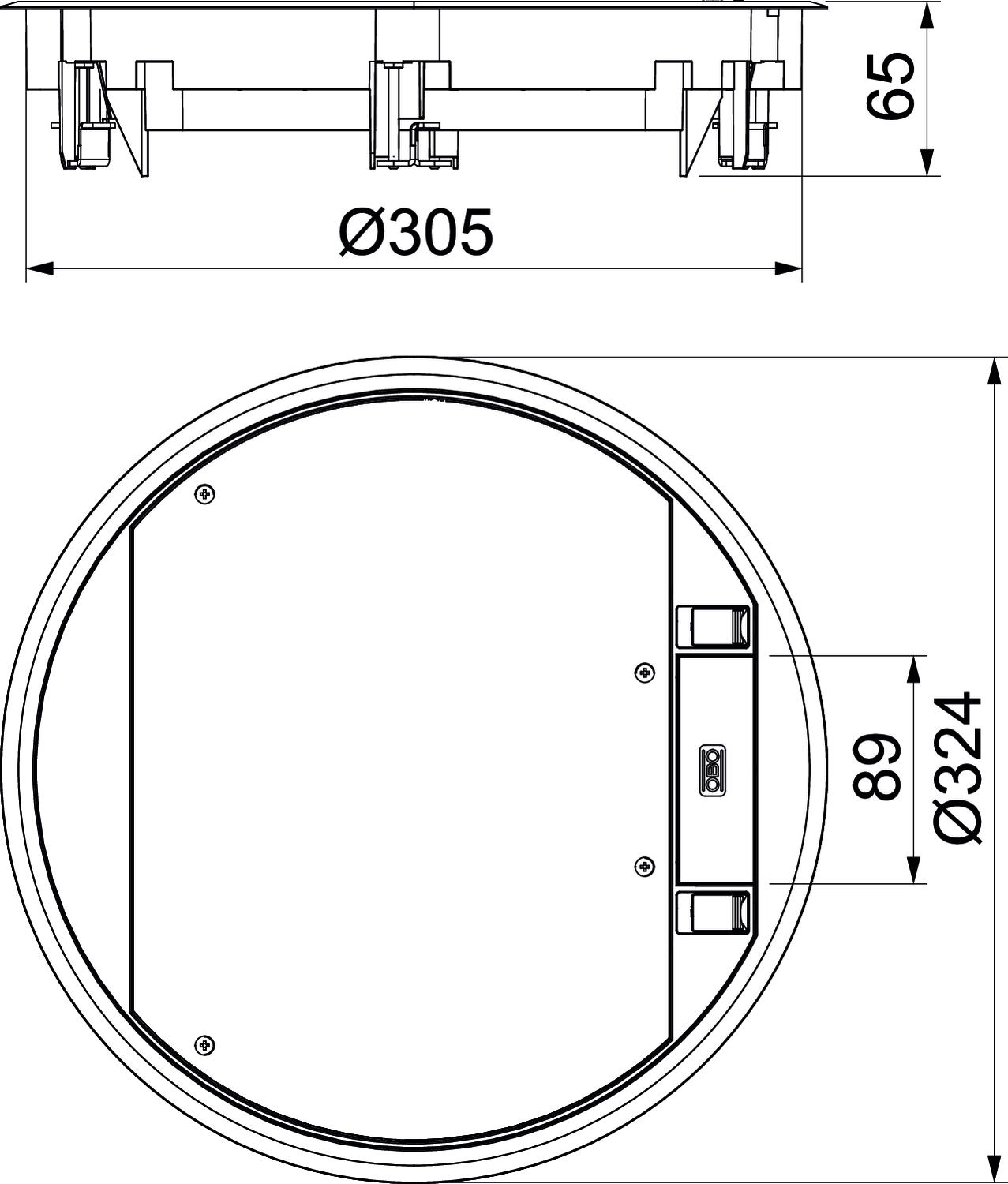

Åbningsmekanisme Låseskyder Antal indlægsdåser 3 Antal komponenter, der kan indbygges 12 Beskyttelsesgrad IK-kode IK08 CO2 fodaftryk (GWP) fra vugge til port 8,2031 kg CO2e / 1 Styk Dimension Ø324x68 Egnet til gulvkanaler Ja Egnet til gulvkanaler som er dækket med cement Ja Egnet til lukkede gulvkanaler i plan med gulvet Ja Egnet til montering af dobbeltbund Ja Egnet til montering i hulrumsgulv Ja Egnet til våd rengøring Nej Farve grafitsort; RAL 9011 Floor covering thickness max. 12 mm Godkendelser VDE Gulvbelægnings-beskyttelsesramme Ja Gulvbelægningstykkelse 5 mm Gulvhøjde min. 72 mm Gulvpleje Tør Kapslingsklasse (IP) i benyttet tilstand IP20 Kapslingsklasse (IP) i ubenyttet tilstand IP40 Komponentholder til montering af indlægsdåser Ja Lodret belastning, lille areal indtil 3.000 N Lodret belastning, stort areal indtil 5.000 N Materiale Polyamid Med gulvbelægningsudsparing Ja Model til tung last Nej Monteringsdiameter 304 Monteringsdybde 73 mm Nominel størrelse til monteringsenheder R9 Rammeudførelse Ramme med tæppekant Spændområde D maks. 75 mm Spændområde D min. 8 mm Type monteringssystem UT4 Tætningsmonteringsmulighed Nej Udførelse Rund Udførelse ledningsudgang Drejeligt ledningsudtag Udv. diameter 324 mm - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Forlænger til variabelt ophæng
GES RV 7407536 2 Styk
Monteringsholder til tilslutningsbøsninger til datateknik, systemlængde 208 mm
MTU 3 7407840 1 Styk
Universalholder UT4, med afdækningsplade til Modul 45®-apparater, systemlængde 208 mm
UT4 45 4 7408727 5 Styk - Downloads
-
EU-overensstemmelseserklæring GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfREACH Overensstemmelseserklæring GESR9-2U12T 9011 / 7405466 , 0.12MB , pdfRoHS Overensstemmelseserklæring GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfCertificering VDE-certificering GES , 0.12MB , pdfMonteringsvejledning Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfMonteringsvejledning Installationsvejledning GESR9-U , 0.20MB , pdfMonteringsvejledning Monteringsvejledning plastkomponentindsats GES9-3B, GES9-3S , 0.04MB , pdfTil dette produkt er ingen udbudstekster til rådighed
