Sidemonteret dåse til GES9, højde 100-150 mm
Art.nr. 7424924 | EAN 4012195245230
- Produkt beskrivelse
-

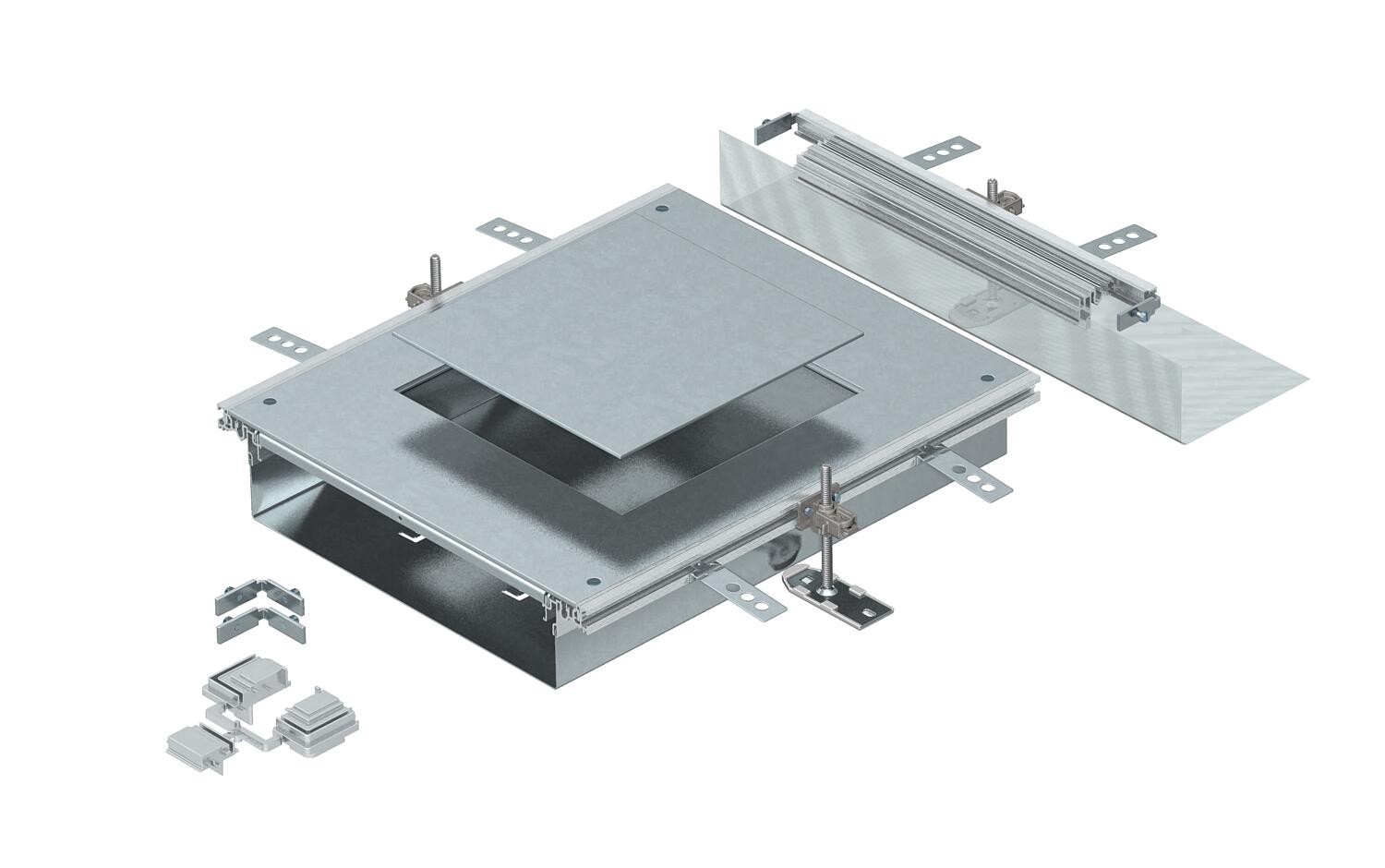

Produkt beskrivelseMonteringsklar sidemonteret dåse med én monteringsplade til montering af en indsats af størrelse 9, bestående af kanalunderdel (bundbakke med side- og tæppekantlister), kanallåg med afblændet monteringsåbning og endeafslutning. Leverancen indeholder 3 højdenivellerbare fastgørelsesvinkler, 3 gulvankre, 1 lågsamlingsunderstøtning og 1 byggesæt til afgrening.
Monteringsåbningens størrelse egnet til indbygning af en kvadratisk monteringsenhed med nominel størrelse 9 eller 9/55.
-
- Tekniske data
-
Teknisk data

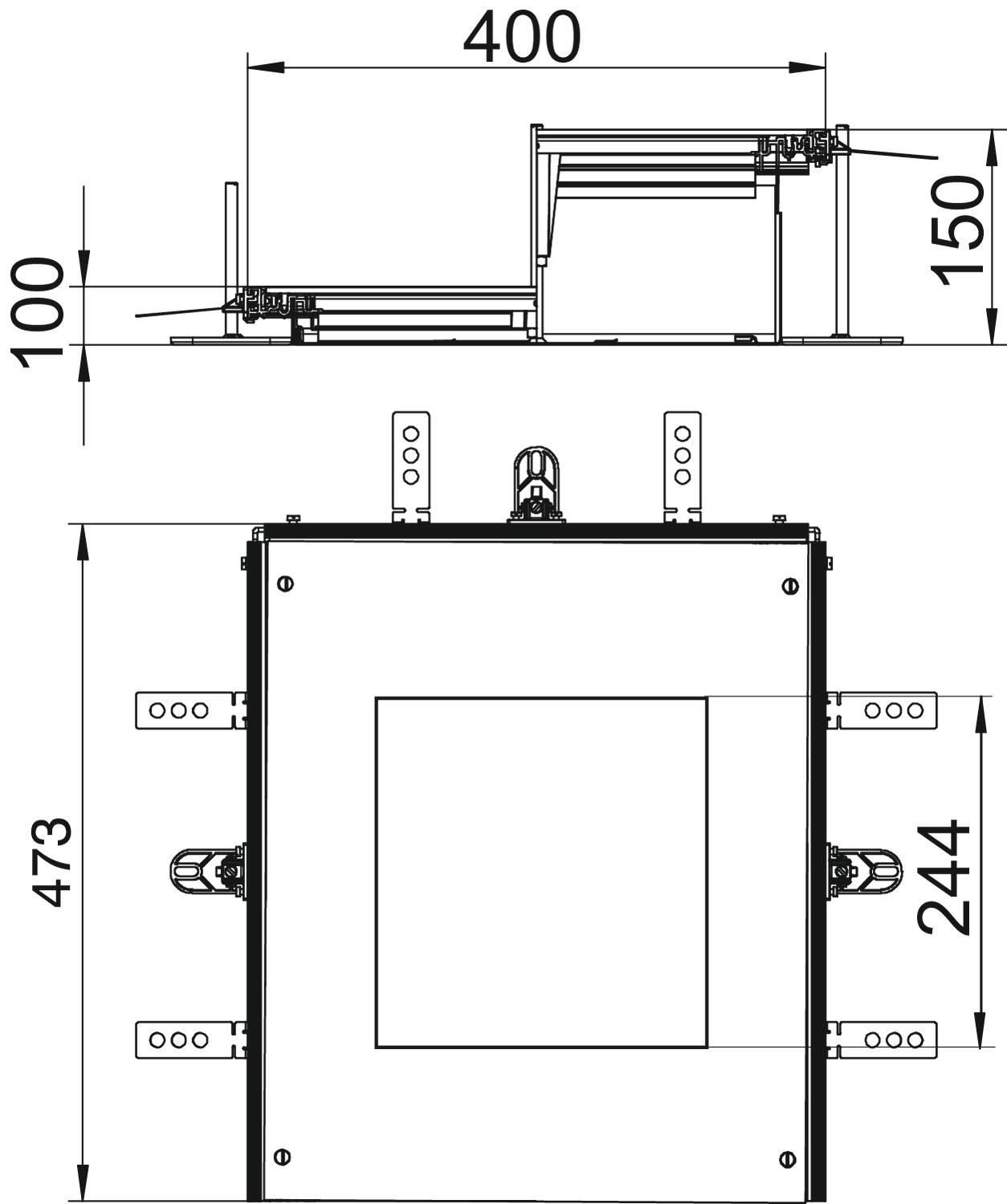

Afdækninger 1 Afskærmning monteringsåbning Ja Antal monteringsåbninger 1 Bredde 400 mm CO2 fodaftryk (GWP) fra vugge til port 48,15 kg CO2e / 1 Styk Dækselfastgørelse, går i indgreb Nej Egnet til åbne gulvkanaler i plan med det støbte gulv Ja Egnet til ekspansionsfuge Nej Egnet til gulvkanaler som er dækket med cement Nej Egnet til lukkede gulvkanaler i plan med gulvet Nej Indbygningsåbning til tank på gulvet Nej Kan kobles fra Nej Kanalhøjde maks. 150 mm Kanalhøjde min. 100 mm Låg kan aftages Ja Længde 473 mm Mål A 400 mm Mål a 244 mm Mål h 100 mm Materiale Stål Materialetykkelse dæksel 4 Med deleskinne Nej Med overhæng Ja Med potentialudligning Nej Med tilslutningsåbning Ja Min. cementtykkelse 100 Monteringsåbning Til komponentindsats Monteringsåbning til monteringsenhed Kvadratiske Nivelleringsområde maks. 150 mm Nivelleringsområde min. 100 mm Nominel størrelse til monteringsenheder 9 Overflade båndgalvaniseret Tætningsmonteringsmulighed Ja - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Kvadratisk komponentindsats til et 55 mm tykt afretningslag
GES9 55U V 7011 7405037 2 Styk
Kvadratisk komponentindsats til et 55 mm tykt afretningslag
GES9 55U V 9011 7405039 1 Styk - Downloads
-
EU-overensstemmelseserklæring OKA-W A 10050 9 / 7424924 , 0.20MB , pdfREACH Overensstemmelseserklæring OKA-W A 10050 9 / 7424924 , 0.13MB , pdfRoHS Overensstemmelseserklæring OKA-W A 10050 9 / 7424924 , 0.13MB , pdfCertificering VDE-certificering OKA , 0.18MB , pdfTil dette produkt er ingen udbudstekster til rådighed
